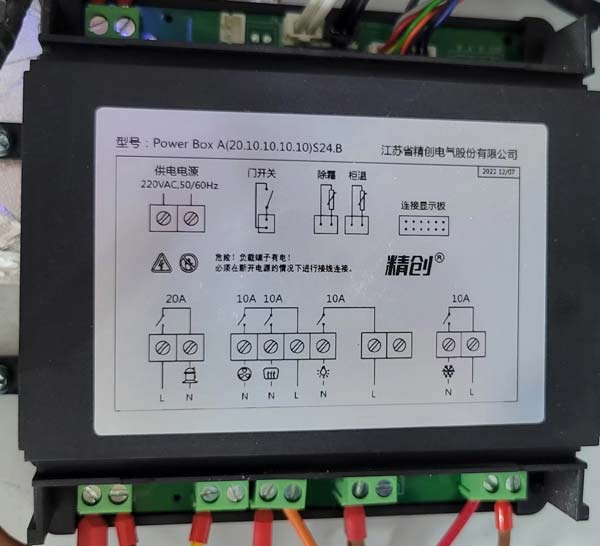

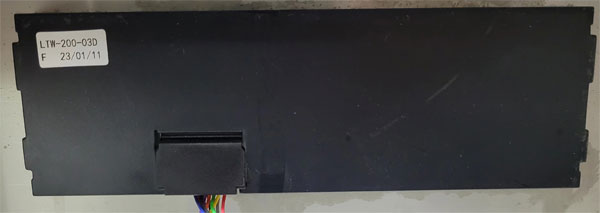

大厨小慧冷柜采用的是精创LTW-200-03D的温度控制面板，电源盒型号：Power Box A(20.10.10.10.10)S24.B ，使用操作说明书与故障代码表如下：

精创LTW-200温度控制器使用说明书

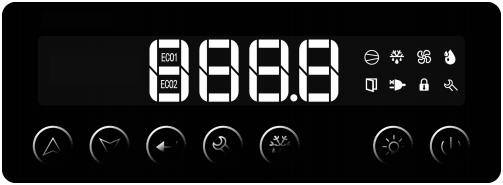

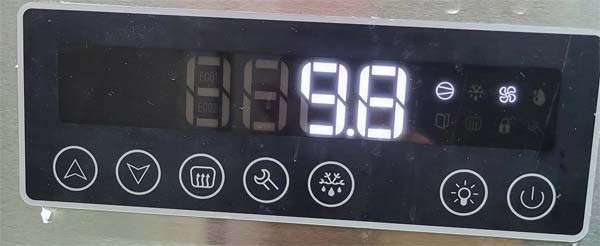

1. 操作及显示面板


2. 指示灯说明

指示灯名称	指示灯符号	指示灯状态	意义
设定		亮	参数设定状态
		灭	测控状态
制冷		亮	制冷工作
		灭	制冷停止
		闪烁	制冷延时
风机		亮	风机工作
		灭	风机停止
除霜		亮	除霜工作
		灭	除霜停止
除霜滴水		亮	除霜滴水启动
		灭	除霜滴水结束
柜温设定锁定		亮	柜温设置锁定，不可修改
		灭	柜温设置未锁定，可修改
电源		亮	交流电源异常
		灭	交流电源正常
一级节能模式		亮	一级节能模式
		灭	退出一级节能模式
二级节能模式		亮	二级节能模式
		灭	退出二级节能模式
门信号		亮	门开关有效
		灭	门开关无效


3. 参数表

地址	菜单	菜单描述	设定范围	默认	单位
用户菜单
0	SEt	柜温设定值	C5~C6	4.0	℃
管理者菜单
1	PA1	管理者菜单密码输入（万能密码125）	0~250	0	/
2	c1	控制回差	0.5~9.9	4.0	℃
3	c2	压缩机启动最小间隔时间	0~60	5	min
4	c3	压缩机首次启动最小间隔时间	0~90	1	min
5	c4	柜温传感器校正	-10.0~10.0	0.0	℃
6	c5	温度设置值下限	-50.0~SEt	-2.0	℃
7	c6	温度设置值上限	SEt~85.0	22.0	℃
8	d1	除霜传感器选择：0=禁用，1=启用	0/1	1	/
9	d2	除霜传感器温度校正	-10.0~10.0	0.0	℃
10	d3	除霜周期计算方式：0=累计制冷时间，1=自然时间	0/1	1	/
11	d4	除霜高峰期：0=禁止除霜	0~90	6	hour
12	d5	除霜过程显示： 0=显示柜温 1=除霜时显示dEF，除霜滴水开启后延时d11显示柜温 2=除霜时显示除霜启动时柜温，除霜滴水开启后延时d11显示柜温 3=除霜时显示温度设定值，除霜滴水开启后延时d11显示柜温 4=除霜时显示dEF，除霜滴水开启后当柜温≤温度设定值后显示柜温 5=除霜时显示除霜启动时柜温，除霜滴水开启后当柜温≤温度设定值后显示柜温 6=除霜时显示温度设定值，除霜滴水开启后当柜温≤温度设定值后显示柜温	0~6	1	/
13	d6	除霜最长时间	1~90	25	min
14	d7	除霜终止温度	0~50	12	℃
15	d8	除霜后滴水时间	1~99	2	min
16	d9	除霜启动后延迟输出时间：0=取消化霜启动延迟	0~60	10	min
17	d10	除霜方式：0=电热除霜，1=热气除霜	0/1	0	/
18	d11	除霜期间恢复柜温显示的延时时间	0~99	30	min
19	d12	通电后首次启动除霜的周期：0=通电后立即启动一次除霜	0~99	1	hour
20	F1	风机运行模式： 0=持续运转 1=根据柜温传感器控制 2=根据除霜传感器控制 3=与制冷同启，制冷关时受F5决定，除霜及除霜滴水时关闭 4=与制冷同启，制冷关时受F5决定，除霜时关闭，除霜滴水开启后延时F2后开启 5=与制冷同启，制冷关时受F5决定，除霜启动后先关闭，延时F2后再次开启 6=制冷启动后，风机延时F2时间启动，制冷停则风机停	0~6	0	/
21	F2	风机延时启动时间	0~60	3	min
22	F3	风机启动温度	-50.0~85.0	2.0	℃
23	F4	风机停机温差	0.5~30.0	2.0	℃
24	F5	制冷停止时风机运行：0=关闭，1=运行	0/1	1	/
25	LOc	柜温设定值锁定：0=锁定，禁止调节；1=未锁定，允许调节	0/1	0	/
26	Fg1	开启玻璃门自动除雾：0=禁止，1=允许	0/1	1	/
27	Fg2	玻璃门自动除雾周期	1~240	120	min
28	Fg3	玻璃门自动了除雾时间	5~240	30	sec
29	A1	柜温传感器故障时比例开停：0=取消，1=开启	0/1	1	/
30	A2	比例制冷停止时间	1~60	5	min
31	A3	比例制冷开启时间	1~60	30	min
32	A4	蜂鸣音输出开关：0=禁止输出，1=允许输出	0/1	1	/
33	A5	柜温超下限报警值	-50.0~A6	-10.0	℃
34	A6	柜温超上限报警值	A5~85.0	24.0	℃
35	A7	柜温超温报警延时	0~600	20	min
36	A8	通电首次柜温超温报警延时	0~600	40	min
37	A9	超温报警上偏差	0.1~30.0	10.0	℃
38	A10	超温报警下偏差	0.1~30.0	5.0	℃
39	A11	超温报警模式：0=绝对温度点，1=设定值+超温报警偏差	0/1	0	/
40	L01	数字信号极性：0=闭合有效，1=断开有效	0/1	1	/
41	L02	数字信号有效时显示：0=显示柜温，1=显示dor字符	0/1	1	/
42	L03	数字信号动作后再释放，恢复柜温显示最长时间 （若该时间内柜温达到设定值即恢复显示）	0~120	5	min
43	L04	数字信号有效，声报警输出：0=关闭，1=开启	0/1	0	/
44	L05	数字信号有效，风机输出：0=关闭，1=无影响	0/1	1	/
45	L06	数字信号有效，照明输出：0=无影响，1=开启	0/1	1	/
46	L07	数字信号有效；声报警启动延时	0~120	1	min
47	L08	是否启动ECO-DOOR模式：0=否，1=是	0/1	1	/
48	L09	第一级ECO启动所需检测时间长度	1~240	30	min
49	L10	第一级ECO温度回差	0.5~10.0	4.0	℃
50	L11	第二级ECO启动所需检测时间长度	1~480	120	min
51	L12	第二级ECO温度回差	0.5~10.0	4.0	℃
52	L13	退出第一级ECO所需数字信号动作次数	1~15	3	/
53	L14	进入ECO2模式后照明模式：0=关闭，1=无影响	0/1	0	/
54	PA2	管理者菜单密码设定（0=取消密码）（125=显示LOGO，其他=不显示LOGO）	0~255	00	/
55	u1	华氏/摄氏选择：0=华氏，1=摄氏（注①）	0/1	01	/
56	Adr	控制器地址	1~127	01	/
57	uni	控制器域地址	1~127	01	/



4. 按键功能

4.1按键名称

按键符号	作用
	柜温设定值查看及修改
	长按3秒进入参数设置状态
	切换菜单和参数
	向上翻菜单代码或增加参数值
	长按3秒向拷贝卡上传数据
	向下翻参数代码或减少参数值
	长按3秒从拷贝卡下载参数
	退出参数设置状态
	开启/关闭照明输出
	长按1秒强制开启/关闭除雾输出
	长按3秒开启/关闭温控器
+	长按10秒进行控制器内部备份参数级一键还原操作
	查看除霜传感器温度值
	长按3秒在制冷、除霜/除霜延迟、除霜滴水之间强制切换


4.2按键操作

1)柜温设定值查看及修改
a、测控状态下按下键再松开，设定指示灯点亮并显示柜温设定值，进入柜温设定值查看/修改状态；
b、若菜单中“LOC”=0,则柜温设定锁定指示灯亮，禁止修改柜温设定值；
  若菜单中“LOC"=1,则柜温设定锁定指示灯灭，可通过操作或键修改柜温设定值；
c、按下键或30秒无按键操作，则自动保存当前柜温设定值并退出柜温设定值查看/修改状态

2)参数设置
a、测控状态下按下键3秒后，设定指示灯亮，显示PA1代码（管理者菜单密码，若想进入管理者菜单需输入正确密码)；
b、按下键后显示00，此时可通过或键输入管理者菜单密码。密码输入完成后，按下键（确认密码输入完毕)控制器自动验证密码正确性，若密码正确则直接进入管理者菜单，显示c1参数，此时可通过或键选择c1、c2、...... u1参数项（即用户菜单和管理者菜单的任意参数项）；否则，控制器仅停留在PA1项，不能显示其它参数项；
c、选定菜单项后按键进入当前菜单项参数值设置，按或键调整参数值，再按键返回菜单选择；
d、在任意参数设置状态下，按下键或30秒无按键操作，则退出参数设置并自动保存当前参数值。
注：①管理者菜单密码可通过菜单中“PA2”参数设置；
②当PA2=0时，取消密码，即进入管理者菜单时不需输入密码，测控状态下按下键3秒后直接显示c1;
③当忘记PA2的设定值时，可使用万能密码125进入管理者菜单；
④管理者菜单密码输入单次有效，按键或30秒无按键操作退出参数设置时，下次调整须再次输入正确的密码。

3)参数还原
a、测控状态下长按+键10秒后，温控器显示rSt代码，控制器参数恢复默认值；b、使用我司拷贝卡下载参数到控制器时，控制器自动双备份参数；
c、第一备份参数用于控制，第二备份参数用于参数还原；
d、如需修改第二备份，则应再次连接拷贝卡并执行拷贝卡数据下载功能。

4)除霜传感器温度查看
测控状态下，按键后可查看当前除霜传感器温度测量值。

5)手动强制操作
a、测控状态下，长按键3秒，可在制冷、除霜/除霜延迟、除霜滴水状态之间强制切换；
b、测控状态下，按键可开启或关闭照明（需满足一定条件，详见下文9.4“照明”章节）；c、测控状态下，长按键1秒可开启或关闭玻璃门除雾。

6)电源开关
a、温控器处于测控状态时，长按键3秒，控制器关机，关闭所有输出，数码管显示“--”；b、温控器处于关机状态时，长按键3秒，控制器重新开机（相当于重新上电）；
c、温控器处于关机状态时，可通过键开启或关闭照明，此时其余按键无效。

5. 控制输出

5.1制冷
1) 柜温传感器正常：
a、柜温≥柜温设定值(SEt)+控制回差(c1),且压缩机启动最小间隔时间运行完后开启制冷；
b、柜温＜柜温设定值(SEt),关闭制冷；
注：压缩机启动最小间隔时间在控制器通电后第一次按压缩机首次启动最小间隔时间(c3)计算，以后按压缩机启动最小间隔时间(c2)计算。
2) 柜温传感器故障：
a、柜温传感器故障时比例开停取消(A1=0),制冷关闭；
b、柜温传感器故障时比例开停启用(A1=1),按设定开停比例（停机A2时间，工作A3时间）工作。

5.2除霜
1) 除霜周期d4=0时，禁止除霜。

2) 除霜周期d4≠0时，非除霜和非除霜滴水状态下：
a、除霜传感器启用(d1=1)且除霜传感器温度≥除霜终止温度(d7)时，不能启动除霜；
b、除霜传感器启用(d1=1)且除霜传感器温度＜除霜终止温度(d7)时，或除霜传感器禁用(d1=0)时，满足以下任一条件均可启动除霜：
①除霜周期(d4)运行完时，启动除霜；
②长按键3秒，启动除霜。
注：①除霜周期按照自然时间(d3=1)或累计制冷时间(d3=0)计算；
②除霜启动后延时输出时间(d9)运行完后，除霜输出动作。

3) 除霜状态下，满足以下任一条件均可关闭除霜：
a、除霜传感器启用(d1=1),除霜传感器温度＞除霜终止温度(d7)时，关闭除霜；
b、除霜最长时间(d6)运行完时，关闭除霜；
c、长按键3秒，关闭除霜。

4) 除霜后进入除霜滴水状态，除霜后滴水时间(d8)内禁止制冷输出，在此期间排出除霜时产生的滴水。除霜后滴水时间(d8)运行完后进入制冷循环状态。

5) 除霜过程显示：d5=0：显示柜温；
d5=1：除霜时显示dEF，除霜滴水开启后延时d11显示柜温；
d5=2：除霜时显示除霜启动时柜温，除霜滴水开启后延时d11显示柜温；
d5=3：除霜时显示柜温设定值，除霜滴水开启后延时d11显示柜温；
d5=4：除霜时显示dEF,除霜滴水开启后当柜温≤温度设定值后显示柜温；
d5=5：除霜时显示除霜启动时柜温，除霜滴水开启后当柜温≤温度设定值后显示柜温；
d5=6：除霜时显示柜温设定值，除霜滴水开启后当柜温≤温度设定值后显示柜温。

6) 除霜方式：
共有两种除霜方式供选择：电热除霜(d10=0)，热气除霜(d10=1)
两种除霜方式下控制器输出状态如下表所示：

化霜方式 系统状态	电热化霜	热气化霜
制冷输出	压缩机开	压缩机开
	电加热关	四通阀关
除霜延时	压缩机关	压缩机关
	电加热关	四通阀开
除霜输出	压缩机关	压缩机开
	电加热开	四通阀开
除霜滴水	压缩机关	压缩机关
	电加热关	四通阀开


5.3风机
共有七种风机运行模式供选择：

1）F1=0：持续运转

2）F1=1：根据柜温传感器控制
a、柜温传感器温度＜风机启动启动温度（F3）时，风机开启；
b、柜温传感器温度＞风机启动启动温度（F3）+ 风机停机温差（F4）时，风机关闭；
c、柜温传感器故障时，风机和制冷同启同停。

3）F1=2：根据除霜传感器控制
a、除霜传感器启用（d1=1）且正常时：
除霜传感器温度＜风机启动温度（F3）时，风机开启；
除霜传感器温度＞风机启动温度(F3)+风机停机温差(F4)时，风机关闭；
b、除霜传感器禁用(d1=0)或除霜传感器故障时，风机和制冷同启同停。

4）F1=3:与制冷同启，制冷关时受F5决定，除霜及除霜滴水时关闭；

5）F1=4:与制冷同启，制冷关时受F5决定，除霜时关闭，除霜滴水开启后延时F2后开启；
(若F2＞除霜底滴水时间d8,则F2参数无效)

6）F1=5:与制冷同启，制冷关时受F5决定，除霜启动后先关闭，延时F2后再次开启；
(若F2＞除霜启动后延迟输出时间d9+除霜最长时间d6+除霜后滴水时间d8，则F2参数无效)

7）F1=6:制冷启动后，风机延时F2时间启动，制冷停则风机停。
注：LO5=0时柜门打开禁止风机运行，柜门关闭后风机恢复柜门打开前的工作状态；L05=1时柜门打开不影响风机工作状态。

5.4照明
1）当L06=0时：照明仅受按键控制，按下打开照明，再次按下关闭照明；

2）当L06=1时：
a、门开关无效时（关门状态），照明受按键控制，按下打开照明，再次按下关闭照明；
b、门开关有效时（开门动作），自动打开照明，此时照明不受按键控制。当门开关再次无效时（关门动作），照明恢复到开门前的状态；

3）当进入ECO2模式后，若L14=0则自动关闭照明输出；

4）当温控器处于关机状态时，仅可通过键开启或关闭照明，此时照明的其他控制规则皆无效。

5.5除雾（注：此产品无此功能）
1）当Fg1=0时：禁止玻璃门自动除雾，此时可手动开启玻璃门加热丝，按下按键1秒后，启动玻璃门加热丝，运行玻璃门自动除雾时间(Fg3)后自动关闭，或者通过按下按键1秒，强制关闭玻璃门加热丝。

2）当Fg1=1时：开启玻璃门自动除雾，玻璃门加热丝按照玻璃门自动除雾周期(Fg2)和玻璃门自动除雾时间(Fg3)运行，此时仍可通过手动开启/关闭玻璃门除雾加热丝。

5.6内部报警提示
1）温度传感器故障报警：
柜温传感器故障时显示E01，除霜传感器故障时显示E02。

2）柜温超限报警：
a、A11=0时，超限报警模式：绝对温度点
当柜温＞柜温超上限报警值(A6)，且柜温超温报警延时运行完后显示rH；当柜温＜柜温超上限报警值(A6)解除报警；
当柜温＜柜温超下限报警值(A5)，且柜温超限报警延时运行完后显示rL，柜温＞柜温超下限报警值(A5)解除报警。
b、A11=1时，超限报警模式：设定值+超温报警偏差
当柜温＞温度设定值(SEt)+超温报警上偏差(A9)，且柜温超限报警延时运行完后显示rH；当温度＜温度设定值(SEt)+超温报警上偏差(A9)时解除该报警；
当柜温＜温度设定值(SEt)-超温报警下偏差(A10)，且柜温超限报警延时运行完后显示rL；当柜温＞温度设定值(SEt)-超温报警下偏差(A10)时解除该报警。
注：柜温超限报警延迟时间在控制器上电后第一次按A8计时，以后按A7计时。

3）蜂鸣音输出开关选择为关闭(A4=0)时，蜂鸣器始终关闭（除连接microUPS且主电源掉电时）；
蜂鸣音输出开关选择为允许(A4=1)时，控制器出现报警后蜂鸣器鸣叫，所有报警解除后蜂鸣器关闭，或按下任意键蜂鸣器关闭。

4）数字信号有效且数字信号有效时声报警输出选择开启(L04=1)时，在数字信号有效时声报警启动延时(L07)运行后开启蜂鸣器报警，数字信号无效时蜂鸣器关闭。

5）控制器已连接Elitech microUPS备用电源时，当检测到主电源掉电时蜂鸣器以4S/1S周期报警，此时蜂鸣音不能被蜂鸣音输出开关关闭（无论A4=0或1），必须恢复主电源供电后才能解除该报警。

6）提示代码及其解释

提示代码	代码解释
E01	柜温传感器故障
E02	除霜传感器故障
rH	柜温高温报警
rL	柜温低温报警
Er	拷贝卡编程失败
EP	拷贝卡内数据与控制器型号不统一，编程失败
rSt	参数一键还原成功
dEF	正在除霜
FgS	除雾启动
FgC	除雾关闭
dor	门打开提示
——	控制器按电源键关机后显示代码

精创LTW-200说明书原文档（点击下载）
