技术参数
◇工作电压:220VAC±10%50HZ/60HZ
◇测控温度范围: -50℃~50℃
◇测温精度:±1℃显示分辨率:0.1℃
◇制冷、化霜、风机、报警输出触点容量:3A/220VAC
◇传感器类型: NTC(10KΩ/25℃,B值3435K)
◇工作环境温度:0℃~60℃
◇工作环境湿度:20%~85%不可结露
面板示意图
运行指示灯状态表
精创MTC-6000 微电脑温度控制器使用说明
技术参数
◇工作电压:220VAC±10%50HZ/60HZ
◇测控温度范围: -50℃~50℃
◇测温精度:±1℃显示分辨率:0.1℃
◇制冷、化霜、风机、报警输出触点容量:3A/220VAC
◇传感器类型: NTC(10KΩ/25℃,B值3435K)
◇工作环境温度:0℃~60℃
◇工作环境湿度:20%~85%不可结露
面板示意图
运行指示灯状态表
指示灯 | 状态 | 表示意义 |
制冷指示灯 | 灭 | 压缩机停止 |
闪烁 | 压缩机延时 | |
亮 | 压缩机工作 | |
化霜指示灯 | 灭 | 化霜停止 |
闪烁 | 化霜滴水 | |
亮 | 化霜工作 | |
风机指示灯 | 灭 | 风机停止 |
闪烁 | 风机延时 | |
亮 | 风机工作 |
用户菜单
功能 | 设定范围 | 出厂设定 | 注释 |
开机温度 | 停机温度~+50.0℃ | 10.0℃ | 到达设定值时压缩机启动 |
停机温度 | -50.0℃~开机温度 | -10.0℃ | 到达设定值时压缩机关闭 |
压机延时 | 1~120分钟 | 3分钟 | 压缩机关闭后再次启动的最小时间间隔 |
化霜周期 | 0~120小时 | 6小时 | 两次化霜之间的时间间隔 |
化霜时间 | 0~120分钟 | 30分钟 | 化霜时的持续时间 |
化霜停止温度 | -50.0℃~+50.0℃ | 10.0℃ | 化霜传感器温度高于此设定值时,不允许化霜 |
系统菜单
代码 | 功能 | 设定范围 | 出厂设定 |
F1 | 温度校正 | -10.0℃~+10.0℃ | 0℃ |
F2 | 超限报警 | 0~50.0℃ | 5.0℃ |
F3 | 化霜类型 | 0:电热化霜1:热气化霜 | 0 |
F4 | 化霜周期计算方式 | 0:通电后控制器累积工作时间 1:通电后压机累积工作时间 | 1 |
F5 | 化霜滴水时间 | 0~120分钟 | 3分钟 |
F6 |
风机运行模式 |
-1:风机持续运转 0:风机与压机同启同停 1~5:风机滞后压机1~5分钟启动 |
1 |
F7 | 温度超限报警延时 | 0~120分钟 | 30分钟 |
F8 | 通电后首次温度超限报警延时 | 0~120小时 | 2小时 |
用户菜单设置:
在运行状态下,按住“设置/查看”键持续5秒以上至“显示温度”显示窗显 示“SET”时,则表明进入用户菜单设置, “开机温度”指示灯亮,以后每按下并立即松开“设 置/查看”键一次,则进入下一项参数设置(可循环操作),相应的参数指示灯亮。进入用户菜 单后,按“▲/”或“▼” 键可修改“停机温度”显示窗里的设定参数。
系统菜单设置:
在运行状态下,同时按住“设置/查看”与“▼”键持续5秒以上至“显示温 度”显示窗显示 “F1” 时,则表明进入系统菜单设置,以后每按下并立即松开“设置/查看”键 一次,则进入下一项参数设置(可循环操作)。进入系统菜单后,按“▲/”或“▼”键可修改“停机温度”显示窗里的设定参数。参数指示灯全灭。
在参数设置状态下按住“设置/查看”键持续3秒以上或30秒内无按键动作,则退出参数设置 状态。
用户菜单查看:
在运行状态下,按住“设置/查看”键持续3秒至“开机温度”指示灯亮时, 每按下并立即松开“设置/查看”键一次,将查看下一项参数(可循环操作),相应的参数指示 灯亮。在参数查看状态下,无法修改所设定的参数。在参数查看状态下按住“设置/查看”键持 续3秒以上或10秒内无按键动作,则退出参数查看状态。 “显示温度”显示窗显示当前库温。
“化霜余时”键说明
在运行状态下,化霜时按下并立即松开“化霜余时”键, “显示温度”显示窗显示化霜剩余时间。5秒后自动退出。
“强制化霜”键说明
在运行状态下,化霜时间及化霜周期设置均不为0时,在非化霜状态下且化霜传感器温度小 于所设定的化霜停止温度时,按住“强制化霜”键持续5秒以上可进入强制化霜状态,化霜指示 灯亮。在运行状态下,化霜时按住“强制化霜”键5秒以上则可退出化霜状态。化霜指示灯灭。
“强制制冷”键说明
在运行状态下,在非化霜、非制冷、非化霜滴水时,当库温温度大于停机温度且小于开机温 度时,按住“强制制冷”键持续5秒以上则可进入强制制冷状态,压缩机延时未到设定的压机延时 时间时,制冷指示灯闪烁;压缩机延时超过设定的压机延时时间时,制冷指示灯亮。
在运行状态下,制冷时按住“强制制冷”键持续5秒以上则退出制冷状态。制冷指示灯灭。
“▲/”键说明
在运行状态下,按下并松开“▲/”键,可消除本次蜂鸣器报警声响;按住“▲/”键持 续5秒以上,可消除本次继电器报警输出,并同时消除本次蜂鸣器报警声响。
“▼” 键 说 明
在运行状态下,按下并松开“ ▼”键, “显示温度”显示窗显示化霜传感器温度,5秒后自动退出。
功能控制输出
1)压缩机控制
压缩机启动条件(同时满足下述条件):
a) 压缩机延时超过设定的压机延时时间;
b) 非化霜、非化霜滴水状态下库温≥设定的开机温度时或强制制冷时或热气化霜时。 压缩机关闭条件(满足下述任一条件):
a) 库温≤设定的停机温度时; b) 电热化霜开始时;
c) 热气化霜结束时; d) 强制制冷结束时。
2)化霜控制
化霜启动条件(同时满足下述条件):
a) 化霜时间和化霜周期设置均不为0时;
b) 化霜传感器温度小于所设定的化霜停止温度;
c) 化霜周期设定的时间到,或强制化霜开始。
化霜结束条件(满足下述任一条件):
a) 化霜时间设置为0时: b) 化霜周期设置为0时:
c) 化霜运行时间结束; d) 化霜温度高于化霜停止温度;
e) 化霜时按“强制化霜”键结束化霜。
3)风机控制
风机运行模式设置为-1时:风机持续运转,化霜时停止;
风机运行模式设置为0时:风机与压机同启同停,化霜时停止;
风机运行模式设置为1~5时:风机滞后压机1~5分钟启动,化霜时停止。
4)报警输出
控制器有一路独立的报警继电器触点输出和一路蜂鸣器警音输出。在运行状态下,当发生传 感器故障、传感器温度超量程或传感器温度超限时,报警继电器触点动作、蜂鸣器响。按下并松 开“▲/”键,可消除本次蜂鸣器报警声响;按住“▲/”键持续5秒以上,可消除本次继电 器报警输出,并同时消除本次蜂鸣器报警声响。

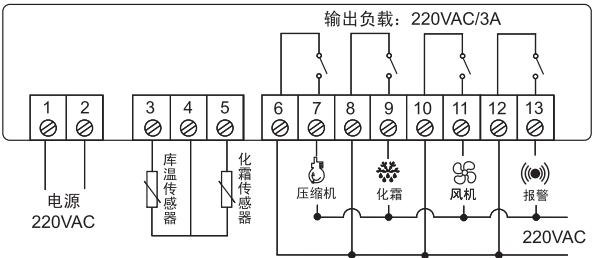

接线说明
故障代码功能表
代码 | 注释 |
E1 | 库温传感器没有安装好,造成短路或开路,制冷按比例(停30分钟开15分钟)运行, 报警输出。 |
E2 | 化霜传感器没有安装好,造成短路或开路,化霜按设定的化霜周期和化霜时间运行, 报警输出。 |
E3 | 库温温度超出测量范围上限,制冷按比例(停30分钟开15分钟)运行,报警输出。 |
E4 | 化霜温度超出测量范围上限,化霜按设定的化霜周期和化霜时间运行,报警输出。 |
