精创温控器EK-3020使用说明书，EK-3020显示故障代码表
发布时间：2024-11-22   作者:精创   文章来源:精创   点击次数：

4、手动化霜
        在非化霜、非化霜滴水、非参数设置状态下，化霜周期设置不为0时，按住健持续3秒以上则进入手 动化霜状态，“化霜”工作指示符亮，化霜开始。
        在化霜、非参数设置状态下，按住键持续3秒以上则退出化霜状态，“化霜”工作指示符闪烁。化 霜停止，化霜滴水开始。

5、蜂鸣器报警消音
        按下任意键，可消除本次蜂鸣器报警声响，但报警指示灯不会消失直到报警解除后。

6、出厂参数一键还原
        在锁定状态下，按住“”键持续10秒以上，这时显示 “rES”3  秒钟，在这3秒钟内按“解锁键/0K”   键，可以对温控器参数进行出厂默认值的恢复，并显示“YES”。保存参数时如果出现错误，温度显示窗显示 “Err”,3 秒后进入正常显示状态。建议此时温控器重新通电。

7、预置参数及一键还原
        在锁定状态下，按住“开机温度”键持续10秒以上，这时显示 “COP”3 秒钟，在这3秒钟内按“解锁键/ OK”键，可以将当前的参数设置作为厂家预置的数据备份起来，并显示“YES”,以便终端用户在紧急情况  下将控制器恢复为合适的设置；
        在锁定状态下，按住“停机温度”键持续10秒以上，这时显示 “don”3  秒钟，在这3秒钟内按“解锁键/ 0K”键，可以恢复为厂家预置的参数设置，并显示“YES”。 建议此时温控器重新通电。
        注意1:在恢复厂家预置的参数设置前，请确保事先已进行参数备份。否则，恢复为出厂默认参数。

控制输出功能
1)制冷控制
        在正常测控状态下，如果库温高于等于“开机温度”值则开启输出；库温低于等于“停机温度”值则停止输出。
        压缩机启动条件(同时满足下述条件):
                一压缩机停机时间超过设定的压机延时时间；
                一非化霜、非化霜滴水状态下库温≥设定的“开机温度”时或热气化霜时； 压缩机关闭条件(满足下述任一条件):
                一库温≤设定的“停机温度”时；     —电热化霜开始时；     —热气化霜结束时
2)化霜控制
        化霜启动条件(同时满足以下条件):
                一“化霜周期”不为0时：
                一“化霜周期”设定的时间到，或强制化霜开始时。
        化霜结束条件：通过化霜时间控制。化霜启动后，化霜运行时间超过了“化霜时间”,将结束化霜。在 化霜期间，通过手动操作“强制化霜”键也可退出化霜状态；
        化霜滴水时间：化霜滴水的目的是排出化霜期间在蒸发器产生的积水，如果不能及时排出则制冷时这些积水将再次结冰。因此，要设定一个化霜滴水时间来保证能及时排出化霜期间在蒸发器上产生的积水，在这期间，压缩机不会启动，这时“化霜”工作状态指示符闪烁。
3)报警输出
        控制器有一路蜂鸣器警音输出。在运行状态下，当发生下列情况时，蜂鸣器响。
        一库温探头故障时，温度显示窗显示故障代码E1;控制器以固定的模式来控制压缩机停止30分钟，运行 15分钟。库温探头故障消除后进入温控模式，退出固定的开停机模式
        一当满足库温≥“开机温度值”+“超温报警值”且持续时间≥“温度报警延时”及“仪表通电超温报警延 时”时，产生超高温报警，显示窗口交替显示库温和代码 “HA”;   当库温<“开机温度值”+“超温报警值”时，则取消超高温报警。
        当满足库温≤“停机温度值”一“超温报警值”且持续时间≥“温度报警延时”及“仪表通电超温报警延时”时，产生超低温报警，显示窗口交替显示库温和代码“LA”；当库温＞“停机温度值”一“超限报警值” 时，则取消超低温报警。

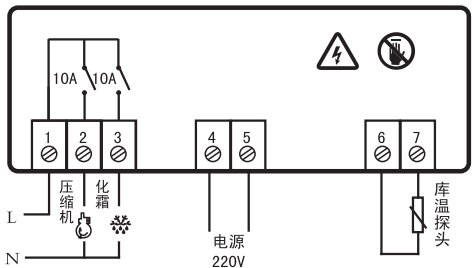

接线图说明


安 全 规 则
★注意：
1、严格区分电源、继电器输出、传感器的接线，继电器不可过荷；
2、所有接线的更改都必须在断开电源的情况下进行。
3、本控制器禁止在水中或过度潮湿的环境中使用，禁止在高温、强电磁干扰、强腐蚀性环境中使用。
4、 确 保 供 电 电 压 与 控 制 器 上 标 注 的 电 压 一 致 ， 并 保 证 供 电 电 压 的 稳 定 性 ；
