康佳液晶电视LC37DT68C灰屏,有背光无图像
发布时间:2020-04-28   作者:吴工   文章来源:鹏城九九原创   点击次数:

        接修一台康佳电视LC37DT68C,主板号35013835。通上电,电视背光亮了,但是呈灰屏状态,无任何图像。凭经验,估计是逻辑板坏的可能性比较大。拆开外壳后信心满满地直接拆下逻辑板外面铁壳,通上电后首先测量逻辑板供电,0V,再测量主板的屏显线接口供电,还是0V。估计不是逻辑板坏了,看来是供电出了问题了。断电测量逻辑板供电端的对地电阻值,阻值几百欧,没有短路。顺着供电线路找到逻辑板供电是由主板位号V812的四脚芯片提供的,测量V812的输出端,还是没有短路,再测量V812的12V输入端,对地阻值为0欧,看来是输入端短路了。而且很有可能就是这个V812对地短路,为了验证是不是V812的芯片对地短路,用电铬铁拆下它的输入端的供电电感L813后再次测量V812输入端,又没有短路了。又测量L813输入端,0欧。看来是主板的12V供电对地短路了。本想沿着这条12V供电线路找找到底是哪里短路了,没想到这PCB板是三层板结构的,12V供电线路跑到板层的中间层去了,根本就没法跟线路找了。

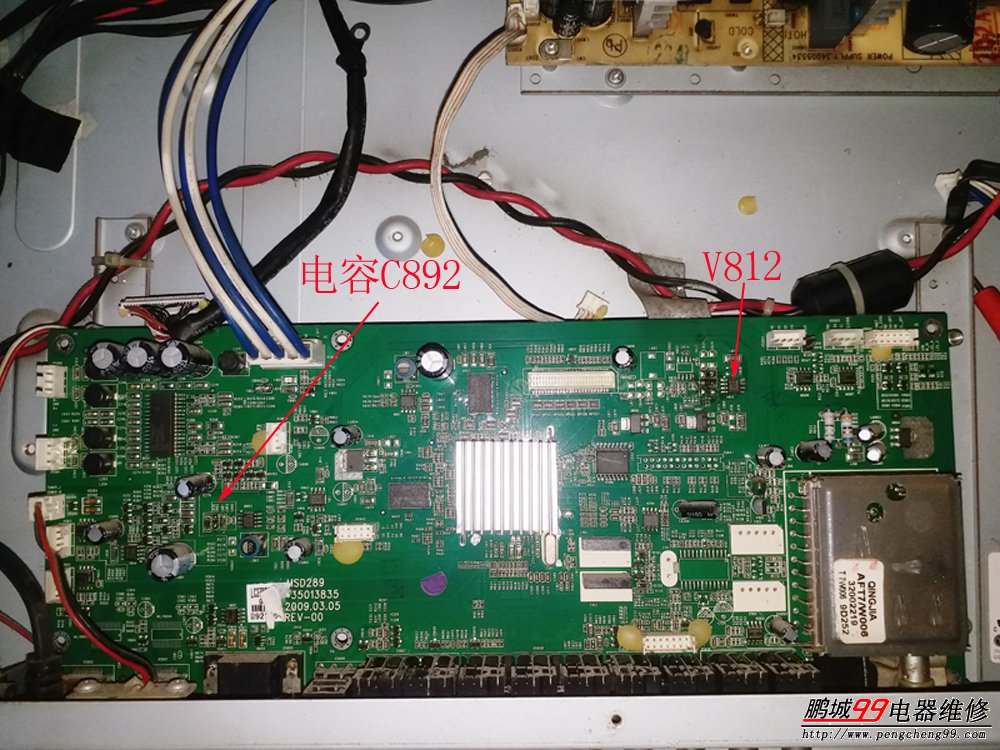

        主板的12V供电可是供给多路DC-DC芯片的,又跟不到线路,看来要找到这12V到底是哪里短路还真要耗费点工时了。依据老习惯,还是先拆下主板,打开手电筒,用眼睛先对主板进行全面仔细地扫描一遍,一方面可以快速找到外观上明显烧坏的零件,另一方面可以对主板各个电路部份有个大概的了解。这还真是个好习惯,第一眼就瞄到了一个贴片电容外表有一丝裂缝,电容位号是C892,马上用万用表测量其阻值,0欧。用电铬铁拆掉这个电容后再次测量12V供电,没有短路了。装上主板后通电开机,“KONKA”的英文LOGO显示出来了。装好电视机,大功告成。本想着至少得花上一两个小时才能找到问题的,没想到半小时不到就解决了问题。看来,首先睁大眼睛仔细观察电路板的各个零件还真是个良好的习惯,瞬间就可能意想不到的看出来问题。
