精创RC-5/RC-5+/RC-5+TE温湿度记录仪使用说明书
发布时间:2024-04-25   作者:admin   文章来源:精创   点击次数:

【我们是深圳制冷设备的专业维修商,服务电话:0755-28188520,深圳各区各街道均可提供上门检修服务。我们致力于全深圳市各品牌各种类型的家用冰箱、商用冰箱冰柜等制冷设备的维修保养,真诚服务于每一位有意向的客户!】

精创RC-5/RC-5+/RC-5+TE系列温湿度记录仪
用户使用手册

一、产品概述

① USB盖 ② LCD屏幕 ③ 左按键 ④ 右按键 ⑤ 电池盖

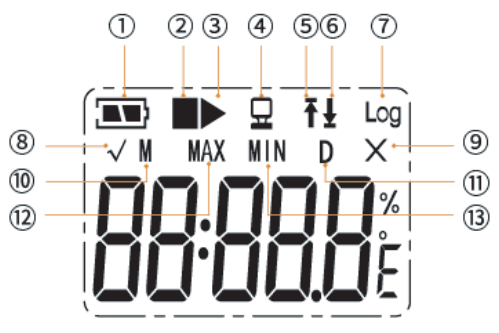

LCD显示
① 电量显示 ⑦ 记录点数
② 停止标志 ⑧ √ 无报警
③ 记录标志 ⑨ X 有报警
②③ 同时闪烁:延时状态   ⑩ 月
④ 连接到PC ⑪ 日
⑤ 超温报警 ⑫ 最大值
⑥ 低温报警 ⑬ 最小值

代码提示
USB:USB连接状态    Err:探头故障
PDF:PDF文件生成状态(仅RC-5+系列)

选型参数
型号 RC-5 RC-5+ RC-5+  (TE)
温度测量范围 -30℃~+70℃ (-22℉~158℉) -40℃~+85℃ (-40℉~185℉)
精度 -20℃~+40℃(±0.5℃),其余±1℃
分辨率 0.1℃/℉
记录容量 32000组(MAX)
记录间隔 10秒~24小时 10秒~12小时
数据接口 USB
启动方式 按键启动;软件启动 按键启动;软件启动;自动启动
停止方式 按键停止;软件停止;自动停止
软件 ElitechLog用于Windows系统或MAC系统
报告格式 通过软件导出
PDF/EXCEL/TXT
自动生成PDF;通过软件导出PDF/EXCEL/TXT
电池寿命 6个月
证明 EN12830,CE,RoHS
防护级别 IP65
规格尺寸 整机尺寸:80*33.5*14mm
重量 20g


二、记录仪使用操作
1.记录仪参数配置:
1)请通过www.e-elitech.com/xiazaizhongxin下载并 安装免费的精创数据中心( macos及 Windows系统);(如已经安装此软件,可忽略此步骤)
2)确认记录仪已正确安装电池,在将记录仪已插入计算机USB接口,记录仪屏幕出现“”图标;打开“精创数据中心”管理软件,点击“”进入配置参数界面输入需要设置的参数后点击“保存参数”,完成参数配置;

注:(1)在软件未弹出保存成功提 示前,请勿断开记录仪和计算机的连接;
       (2)首次使用或更换电池后,请务必配置参数;


图标都不显示或同时闪烁:记录 仪待机状态,等待按键启动记录;
(仅限RC-5+型号产品)


图标都不显示或同时闪烁:记录仪 待机状态,等待按键启动记录;

2.记录仪启动记录:

记录仪待机状态,长按按键5秒,   屏幕显示,记录仪启动数据记录; 如闪烁显示,则进入延时启动状态,延时结束后,自动启动记录;

3.记录仪停止记录:

记录仪在启动记录状态下,长按按键5秒钟,屏幕显示,记录仪停止数据记录;

4.数据查看以及导出:
方式一:PDF数据报告导出:
记录仪连接计算机USB接口,将自动生成PDF格式数据 报告。您可以将生成的PDF报告拷贝到您的计算机中以 便保存。

PDF 报告生成中


报告生成完成,记录仪连接到计算机
注:仅限RC-5+系列产品可直接生成PDF报告;

方式二:管理软件导出数据报告:
记录仪连接计算机USB接口,打开“精创数据中心”管理软件,记录数据将自动下载至管理软件,点击进入数据图表界面,可查看记录数据以及导PDFEXCEL 等格式数据报告;

5.重复(再次)启动记录
方式一:记录仪在停止记录状态下,长按按键5秒,可再次启动数据记录;(仅限RC-5+型号产品)

注:如果按键无法启动记录状态,请连接计算机,打开“数据管理中心”软件,进入参数页面,确认重复启动参数是否为:开启;

方式二:记录仪在停止记录状态下,记录仪连接计算机USB接口,打开“数据管理中心”软件,在界面下点击“快速重置”,或者在“参数”界面下点击“保存参数”,断开记录仪与计算机的连接,即可再次启动数据记录;
注:重复启动记录时,会将记录数据清除,请务必在重复启 动前保存数据;

三、更换电池

借助硬币嵌入电池盖凹槽旋转,打开电池盖,更换电 池后,重新关闭电池盖;
注意:(1)请不要在启动状态下更换电池;
           (2)电池更换后,请务必重新配置参数后再使用;
           (3)建议更换原厂CR2032低温电池;

四、设备标配
记录仪X1   说明书X1   出厂校准证书X1   电池X1
!   注意事项
请将记录器储存在室温下,如果设备长期不使用,应包装存放在干 燥阴凉的环境中。
如果您是第一次使用记录器,请使用“数据管理中心”软件同步系 统时间和配置参数。
启动记录器前,请短按按钮确认记录和状态指示灯同时闪烁一次 如果记录器正在记录,请勿卸下电池。
LCD屏幕将在15秒不活动后自动关闭(默认情况下)。再次按下按 钮可打开屏幕。
“数据管理中心”软件上的任何参数配置都将删除记录器内记录的 所有数据。请在保存新配置之前保存数据。
用户不得擅自更改本设备。任何未经授权的更改都可能影响设备的 准确性,甚至损坏设备
请在产品的测量范围内使用,如果电池电量不足,请勿将记录器用 于长途运输。即使电池耗尽,记录仪内部的记录数据仍可读取。
本产品采用一次性锂电池,请勿直接加热或充电。
请按照当地法规回收或处置废弃产品。

保修说明
保修范围包括自购买之日起一年内正常使用的产品质量、运输或制造 过程引起的任何故障。在保修期内,由于上述原因导致的任何故障将 免费维修或更换。
如果满足以下任何条件,则保修不适用:
1.因事故、误用、滥用、更改、篡改或买方未能遵守规定的正常操作 程序而造成的损坏;
2.由于食物/液体溢出或错误使用电源和电压造成的缺陷或损坏;
3.火灾、洪水以及动物或昆虫侵扰等自然事件造成的损坏、损失、缺 陷或故障;
4.因用户操作不当造成的外表面区域和外部外露零件的划痕和损坏;
5.如果该装置的任何部件被替换为非我方供应或批准的部件,或者该 装置已由除精创股份授权技术人员以外的任何人拆卸或维修;
6.使用未由精创股份提供或授权的产品、设备、系统、公用设施、服 务、零件、供应品、附件、应用、安装、维修、外部接线、连接器, 或损坏本产品或导致服务问题。
