精创温控器STC-9200A使用说明书,STC-9200A显示故障代码含义
发布时间:2024-11-26
作者:admin
文章来源:未知
点击次数:
【我们是深圳制冷设备的专业维修商,服务电话:0755-28188520,深圳各区各街道均可提供上门检修服务。我们致力于全深圳市各品牌各种类型的家用冰箱、商用冰箱冰柜、冷库等制冷设备的维修保养,真诚服务于每一位有意向的客户!】
精创STC-9200A温控器说明书
1、产品概述
通用型温度控制器,最大可配置两路温度传感器用于柜温调节和除霜控制。 支持化霜传感器、除霜继电器、风机继电器输出及拷贝卡功能。
2、规格尺寸
安装尺寸:71mm×29mm 整机尺寸:78.5mm×34.5mm×82mm
3、技术参数
1)测量范围:-50℃~99℃或-50℉~99℉ (仅指传感器校正值设置为0时)
2)温度分辨率:0.1℃/℉ (柜温传感器)、1℃/F(蒸发器传感器)
3)测温精度:-40℃~50℃,±1℃;50℃~70℃,±2℃;其余±3℃;或-40℉~99℉ 时±2℉; 其它±6℉;
4)控温范围:-50℃/℉~99℃/℉;
5)电源电压:220±10%(VAC) 、50/60Hz;
6)整机功耗:<3W;

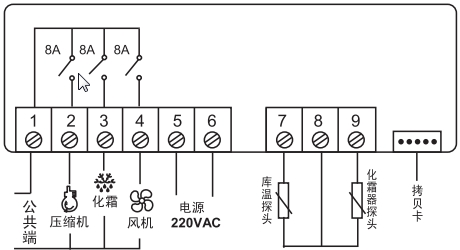

7)端口输出容量:制冷:8A 除霜:8A 风机:8A
8)工作环境温度:0℃~55℃
9)存储温度:-25℃~75℃,相对湿度:20%~85%(无结露)
4、指示灯状态说明
精创STC-9200A温控器说明书
通用型温度控制器,最大可配置两路温度传感器用于柜温调节和除霜控制。 支持化霜传感器、除霜继电器、风机继电器输出及拷贝卡功能。
2、规格尺寸
安装尺寸:71mm×29mm 整机尺寸:78.5mm×34.5mm×82mm
3、技术参数
1)测量范围:-50℃~99℃或-50℉~99℉ (仅指传感器校正值设置为0时)
2)温度分辨率:0.1℃/℉ (柜温传感器)、1℃/F(蒸发器传感器)
3)测温精度:-40℃~50℃,±1℃;50℃~70℃,±2℃;其余±3℃;或-40℉~99℉ 时±2℉; 其它±6℉;
4)控温范围:-50℃/℉~99℃/℉;
5)电源电压:220±10%(VAC) 、50/60Hz;
6)整机功耗:<3W;
7)端口输出容量:制冷:8A 除霜:8A 风机:8A
8)工作环境温度:0℃~55℃
9)存储温度:-25℃~75℃,相对湿度:20%~85%(无结露)
4、指示灯状态说明
指示灯 | 符号 | 状态 | 表示意义 |
设置指示灯 | set | 亮 | 参数设置 |
灭 | 测控状态 | ||
闪烁 | 查看温度设定值 | ||
制冷指示灯 | 亮 | 制冷工作 | |
灭 | 制冷停止 | ||
闪烁 | 制冷延时 | ||
除霜指示灯 | 亮 | 除霜工作/除霜滴水 | |
灭 | 除霜滴水结束 | ||
闪烁 | 除霜输出延时 | ||
风机指示灯 | 亮 | 风机启动 | |
灭 | 风机关闭 | ||
闪烁 | 除霜后风机启动延时 | ||
测量单位指示灯 | ℃ | 亮 | 测量单位显示 |
测量单位指示灯 | • | 亮 | 测量单位显示 |
5、参数表
菜单 | 菜单功能 | 设定范围 | 默认值 |
St | 温度设定值 | 温度设置下限~温度设置上限 | -5 |
Hy | 温度回差 | 0.1~10℃ 1~25℉ | 2 |
LS | 温度设置下限 | -50℃~St -50℉~St | -20 |
US | 温度设置上限 | St~99℃ St~99℉ | 20 |
ot | 柜温传感器校正 | -9.9~9.9℃ -20~20℉ | 0 |
AC | 防频繁启动延时 | 0~50min | 3 |
td | 除霜方式 | EL:电热除霜 in:热气除霜 | EL |
dE | 除霜终止温度 | -50~90℃ -50~90℉ | 10 |
id | 除霜周期 | 0~99hour | 6 |
Md | 最大除霜时间 | 1~99min | 30 |
dF |
除霜过程中显示 |
rt:显示实际柜温 it:显示化霜开始时柜温 St:显示温度设定值 dF:显示“dF”字符 |
rt |
dt | 除霜后滴水时间 | 0~99分钟0:禁止除霜滴水时间 | 2 |
FC |
风机运行模式 |
Cn:与制冷同启同停,除霜时停止; on:持续工作,除霜时停止; Cy:与制冷同启同停,除霜时运行; oy:持续工作; |
Cn |
FS | 风机停止温度 | -50~90℃ | 0℃ |
AU | 温度报警上限值 | (AL+1)~99℃ (AL+1)~99℉ | 99 |
AL | 温度报警下限值 | -50℃~(AU-1)-50℉~(AU-1) | -50 |
Ad | 温度报警延时 | 0~99min | 15 |
6、按键功能
6.1按键名称
按键 | 作用 | 按键动作 | 指示灯 |
Set |
查看温度设定值 | 按下并立即释放 | set指示灯闪烁 |
进入温度设定值调节 | 持续按下2秒后 | set指示灯亮 | |
保存温度设定值并退出设置状态 | 按下即响应 | set指示灯灭 | |
参数设置状态时切换参数项和参数值 | 按下即响应 | set指示灯亮 | |
Set+▼ | 进入参数设置状态 | 持续按下3秒后 | set指示灯亮 |
Set+▲ | 退出参数设置状态 | 按下即响应 | set指示灯灭 |
执行参数还原 | 持续按下3秒后 | 成功数码管显示“rst” | |
▲ | 向上浏览参数项或增大参数值 | 按下即响应 | set指示灯亮 |
向拷贝卡上传参数 | 持续按下1秒后 |
成功“uP”、失败“Er“ 拷贝卡参数与控制器型号不符“EP” |
|
▼ | 向下浏览参数项或减小参数值 | 按下即响应 | set指示灯亮 |
从拷贝卡下载参数 | 持续按下1秒后 | 成功“do”、失败“Er”、拷贝卡 参数与控制器型号不符“EP” | |
查看蒸发器传感器温度 | 按下即响应 | 数码管显示蒸发器温度 | |
启动手动除霜 | 持续按下2秒后 | 指示灯亮 |
6.2按键操作
查看温度设定值:
按下并放开Set键,显示温度设定值,set指示灯点亮;
按Set键或者等待15秒钟无按键操作恢复到正常显示状态。
修改温度设定值:
持续按下Set键2秒钟;
设定值将被显示出来,set指示灯点亮;
在15秒钟内,通过按▲键或▼键修改设定值;
按Set键或者等待15秒钟无按键操作,存储新的设定值。
修改参数值:
修改用户层参数值(第一层Pr1)
持续按下Set+▼键超过3秒钟进入菜单用户层,set指示灯点亮; 选择需要的参数项,再按Set 键来显示参数值;
按 ▲ 键 或 ▼键修改参数值;
按Set键确认本参数项参数值,同时显示下一个参数项。
参数修改完毕后按下Set+▲ 或15秒内无按键操作则保存并退出参数设置状态。
修改隐藏层参数值(第二层Pr2)
(进入隐藏参数层可以浏览到温控器所有参数项(Pr1 、Pr2))
持续按下Set+▼组合键超过3秒进入菜单用户层(第一层Pr1),set指示灯点亮。
再持续按下Set+▼键超过7秒钟,控制器显示L2字符,松开组合按键后,紧接着Hy参数会显示出来,此时您己进入参数菜单隐藏层。
选择需要的参数项;
按Set键显示其参数值;
用 ▲ 键 或 ▼键来修改其参数值;
按Set 键确认本参数项参数值,同时显示下一个参数项。
参数修改完毕后按下Set+▲或15秒内无按键操作则保存并退出参数设置状态。
注:如在菜单用户层(第一层)没有参数项,在进入第一层后会显示“nP”字符,持续按下 Set+▼组合键直到L2字符出现后可进入菜单隐藏层(第二层)。
将参数项从隐藏层(Pr2) 移到用户层(Pr1) (或反向移动)
进入隐藏层后,通过按下Set+▼组合键可将当前参数项在用户层和隐藏层之间移动。
在移动过程中会有一个小数点点亮或熄灭,小数点熄灭即该参数项成功移动至用户层(第一层),小数点 亮即该参数只在隐藏层(第二层)可见。
锁定/解锁键盘
持续按下▲+▼组合键超过3秒钟,面板显示‘oF’字符,则键盘被锁定。键盘被锁定时,无法通过按 键操作进行参数调整,无法手动强制启动或关闭除霜。
持续按下▲+ ▼组合键超过3秒钟,面板显示‘on’字符,则键盘被解。
参数还原
持续按下set+▲ 组合键超过3秒钟,面板显示“rst”,表示控制器参数还原成功。各参数项还原为通过拷贝 卡下载到控制器内的参数值。
手动除霜
非设置状态下,按键后可查看当前蒸发器传感器温度测量值(蒸发器传感器启用且正常),持续按下2秒 后,可强制启动除霜。
7、拷贝卡
上传(将控制器内的参数复制到拷贝卡中)
先通过面板按键对控制器进行参数设置;
插入拷贝卡后,按下▲键,直到面板上显示“uP”字符。
3秒后拔下拷贝卡,然后重新给控制器通电。
下载(将拷贝卡内的参数复制到控制器)
插入拷贝卡后,按下▼键,直到面扳显示"do"字符。
拔下拷贝卡,3秒后重新给控制器通电。
注:若有“Er”显示则表明编程失败。此时需要检查拷贝卡的连接是否可靠,然后重复上述。
若有“EP”显示则表明拷贝卡内数据与控制器型号不对应,编程失败。此时需要选用正确拷贝卡,然后重 复上述;或对拷贝卡重新上传数据,然后重复上述。
(★该过程需保持电源稳定,及拷贝卡的有效连接,在操作未完全执行结束前请勿插拔拷贝卡)
下载成功后,控制器参数项按下载数据调整。
8、控制输出
制冷
正常情况下:
柜温高于温度设置值+控制回差(Hy), 且防频繁启动延时(AC) 运行完后制冷开启;
柜温低于温度设置值,制冷关闭。
首次通电,上电输出延时(od) 运行结束后,若柜温高于温度设置值+控制回差,制冷启动。
柜温传感器故障情况下:
制冷/制热按设定的开启关闭的时间周期运转。其中:
若Cy(传感器故障时压缩机工作时间)=0、Cn (传感器故障时压缩机停止时间)=0,此时制冷总是停机;
若Cy(传感器故障时压缩机工作时间)=0、Cn (传感器故障时压缩机停止时间)≠0,此时制冷总是停机;
若Cn(传感器故障时压缩机停止时间)=0、Cy (传感器故障时压缩机工作时间)≠0,此时制冷总是开机;
除霜
1)除霜周期(id=0时),禁止除霜。
将参数项从隐藏层(Pr2) 移到用户层(Pr1) (或反向移动)
进入隐藏层后,通过按下Set+▼组合键可将当前参数项在用户层和隐藏层之间移动。
在移动过程中会有一个小数点点亮或熄灭,小数点熄灭即该参数项成功移动至用户层(第一层),小数点 亮即该参数只在隐藏层(第二层)可见。
锁定/解锁键盘
持续按下▲+▼组合键超过3秒钟,面板显示‘oF’字符,则键盘被锁定。键盘被锁定时,无法通过按 键操作进行参数调整,无法手动强制启动或关闭除霜。
持续按下▲+ ▼组合键超过3秒钟,面板显示‘on’字符,则键盘被解。
参数还原
持续按下set+▲ 组合键超过3秒钟,面板显示“rst”,表示控制器参数还原成功。各参数项还原为通过拷贝 卡下载到控制器内的参数值。
手动除霜
非设置状态下,按键后可查看当前蒸发器传感器温度测量值(蒸发器传感器启用且正常),持续按下2秒 后,可强制启动除霜。
7、拷贝卡
上传(将控制器内的参数复制到拷贝卡中)
先通过面板按键对控制器进行参数设置;
插入拷贝卡后,按下▲键,直到面板上显示“uP”字符。
3秒后拔下拷贝卡,然后重新给控制器通电。
下载(将拷贝卡内的参数复制到控制器)
插入拷贝卡后,按下▼键,直到面扳显示"do"字符。
拔下拷贝卡,3秒后重新给控制器通电。
注:若有“Er”显示则表明编程失败。此时需要检查拷贝卡的连接是否可靠,然后重复上述。
若有“EP”显示则表明拷贝卡内数据与控制器型号不对应,编程失败。此时需要选用正确拷贝卡,然后重 复上述;或对拷贝卡重新上传数据,然后重复上述。
(★该过程需保持电源稳定,及拷贝卡的有效连接,在操作未完全执行结束前请勿插拔拷贝卡)
下载成功后,控制器参数项按下载数据调整。
8、控制输出
制冷
正常情况下:
柜温高于温度设置值+控制回差(Hy), 且防频繁启动延时(AC) 运行完后制冷开启;
柜温低于温度设置值,制冷关闭。
首次通电,上电输出延时(od) 运行结束后,若柜温高于温度设置值+控制回差,制冷启动。
柜温传感器故障情况下:
制冷/制热按设定的开启关闭的时间周期运转。其中:
若Cy(传感器故障时压缩机工作时间)=0、Cn (传感器故障时压缩机停止时间)=0,此时制冷总是停机;
若Cy(传感器故障时压缩机工作时间)=0、Cn (传感器故障时压缩机停止时间)≠0,此时制冷总是停机;
若Cn(传感器故障时压缩机停止时间)=0、Cy (传感器故障时压缩机工作时间)≠0,此时制冷总是开机;
除霜
1)除霜周期(id=0时),禁止除霜。
2)除霜周期(id不为0时),非除霜状态下:
① 蒸发器传感器启用(P2=y), 蒸发器传感器温度大于除霜终止温度(dE) 时,无法启动除霜;
②蒸发器传感器启用(P2=y) 且蒸发器传感器温度小于除霜终止温度(dE) 或者蒸发器传感器禁用(P2=n) 时(以下任一条件均可启动除霜):
a、当除霜周期(id) 运行完时,启动除霜;
b 、持续按 键2秒,启动除霜;
此后运行完除霜启动延时输出(dd) 后,除霜输出。
3)除霜状态下(以下任一条件均可关闭除霜):
① 蒸发器传感器启用(P2=y), 蒸发器传感器温度大于除霜终止温度(dE) 时,关闭除霜;
②除霜最长时间(Md) 运行完,关闭除霜;
4)除霜后进入除霜滴水状态,除霜后滴水时间(dt) 内禁止制冷输出,在此期间排出除霜时产生的滴水;除 霜后滴水时间运行完后进入制冷循环状态。
注:上电除霜:
Dp =y:上电启动除霜;Dp =n:上电不启动除霜
除霜过程显示:
dF = rt:除霜过程显示柜内实际温度;
dF = it: 除霜启动时柜温;(化霜结束半小时内若柜温大于除霜启动时柜温,则继续显示除霜启动时柜温)
dF = St:温度设定值(St);
dF = dF:除霜字符“dF”。
除霜方式:
Td =EL:电热除霜; td =in:热气除霜。
风机
风机运行模式:
FC=cn: 风机随制冷压机同启同停,除霜时关闭;
FC=on: 风机持续运行,除霜时关闭;
FC=cy: 风机随制制冷压机同启同停,除霜时运行;
FC=oy: 风机持续运行,(包括除霜时);
若FC=cn 或on, 需等待除霜后风机启动延时(Fd) 运行结束,风机才可再次运行。
若蒸发器传感器启用(P2=y) 且当蒸发器传感器温度大于(FS) 风扇停止温度时,风扇关闭;
故障报警
当温度传感器发生故障后,相应传感器“P1”或“P2”报警会显示,故障解除后,报警会自动复位。 柜温超限报警:
柜温大于温度报警上限值(AU), 温度报警延时(Ad) 及启动时温度报警延时(dA) 运行完,数码管显示 HA, 当温度小于温度报警上限值(AU) 后解除该报警;
柜温小于温度报警下限值(AL), 温度报警延时(Ad) 及启动时温度报警延时(dA) 运行完,数码管显 示LA, 当柜温大于温度报警下限值(AL) 后解除该报警。
① 蒸发器传感器启用(P2=y), 蒸发器传感器温度大于除霜终止温度(dE) 时,无法启动除霜;
②蒸发器传感器启用(P2=y) 且蒸发器传感器温度小于除霜终止温度(dE) 或者蒸发器传感器禁用(P2=n) 时(以下任一条件均可启动除霜):
a、当除霜周期(id) 运行完时,启动除霜;
b 、持续按 键2秒,启动除霜;
此后运行完除霜启动延时输出(dd) 后,除霜输出。
3)除霜状态下(以下任一条件均可关闭除霜):
① 蒸发器传感器启用(P2=y), 蒸发器传感器温度大于除霜终止温度(dE) 时,关闭除霜;
②除霜最长时间(Md) 运行完,关闭除霜;
4)除霜后进入除霜滴水状态,除霜后滴水时间(dt) 内禁止制冷输出,在此期间排出除霜时产生的滴水;除 霜后滴水时间运行完后进入制冷循环状态。
注:上电除霜:
Dp =y:上电启动除霜;Dp =n:上电不启动除霜
除霜过程显示:
dF = rt:除霜过程显示柜内实际温度;
dF = it: 除霜启动时柜温;(化霜结束半小时内若柜温大于除霜启动时柜温,则继续显示除霜启动时柜温)
dF = St:温度设定值(St);
dF = dF:除霜字符“dF”。
除霜方式:
Td =EL:电热除霜; td =in:热气除霜。
化霜方式 系统状态 | 电热化霜 | 热气化霜 |
制冷输出 | 压缩电机开 | 压缩电机开 |
电加热关 | 四通阀关 | |
除霜延时 | 压缩电机关 | 压缩电机关 |
电加热关 | 四通阀开 | |
除霜输出 | 压缩电机关 | 压缩电机开 |
电加热开 | 四通阀开 | |
除霜滴水 | 压缩电机关 | 压缩电机关 |
电加热关 | 四通阀开 |
风机
风机运行模式:
FC=cn: 风机随制冷压机同启同停,除霜时关闭;
FC=on: 风机持续运行,除霜时关闭;
FC=cy: 风机随制制冷压机同启同停,除霜时运行;
FC=oy: 风机持续运行,(包括除霜时);
若FC=cn 或on, 需等待除霜后风机启动延时(Fd) 运行结束,风机才可再次运行。
若蒸发器传感器启用(P2=y) 且当蒸发器传感器温度大于(FS) 风扇停止温度时,风扇关闭;
故障报警
当温度传感器发生故障后,相应传感器“P1”或“P2”报警会显示,故障解除后,报警会自动复位。 柜温超限报警:
柜温大于温度报警上限值(AU), 温度报警延时(Ad) 及启动时温度报警延时(dA) 运行完,数码管显示 HA, 当温度小于温度报警上限值(AU) 后解除该报警;
柜温小于温度报警下限值(AL), 温度报警延时(Ad) 及启动时温度报警延时(dA) 运行完,数码管显 示LA, 当柜温大于温度报警下限值(AL) 后解除该报警。
代码 | 代码原因 | 输出状态 |
P1 | 柜温传感器故障 | 压缩机按照“Cy”和“Cn”参数设定来周期工作 |
P2 | 蒸发器传感器故障 | 除霜按照“id”和“Md”参数设定来工作 |
HA | 柜温高温报警 | 输出不变 |
LA | 柜温低温报警 | 输出不变 |
nP | 蒸发器传感器禁用但面板选择显示蒸发器温度 | 输出不变 |
Er | 拷贝卡编程失败 | 输出不变 |
Ep | 拷贝卡内数据与控制器型号不统一,编程失败 | |
rst | 参数还原成功 |
9、安全规则
★危险:
1)严格区分传感器引线、电源线及输出继电器接口,不可错接,继电器不可过载;
2)必须在断开电源的情况下进行接线连接。
★警告:
本机器禁止在水中或过度潮湿的环境中使用,禁止在高温、强电磁干扰、强腐蚀性环境中使用。
★注意:
1)供电电压应与机器上标注的电压相一致,并保证供电电压的稳定性;
2)为避免可能引入的干扰,建议传感器引线与电力线保持适当距离。
3)安装蒸发器传感器时,传感器要紧贴在距蒸发器入口5厘米的铜管处,并保证传感器与铜管良好接触;
4)在卸除传感器时,将传感器尾部向下轻微用力取出。
