尚方SF-104操作说明书

一、功能特点
◇小型一体化智能控制，可直接控制一匹以内(含一匹)压缩机。
◇温度显示/温度控制/手动、自动电热化霜/蒸发器风扇控制/时间、温度终止化霜;/设定记忆/参数锁定/自诊断
二、技术参数
1、外置密封变压器输出：交流12V  (一只变压器只能配一台温控器使用)
2、感温探头：NTC，二条(库温、化霜控制),2米长(不分正负)
3、温度显示范围：-45～66℃(-45～150℉)   精度：±1℃(±2℉)
4、控制温度范围：-45～45℃(-45～120℉)   出厂值：0℃(32℉)
5、外观尺寸：77mm (长)×35mm (宽)×60mm (深) 开孔尺寸：71mm (长)×29mm ( 宽 )
6、工作环境温度：-10～60℃(14～140℉);  相对湿度：20%～90%(无结露)
7、继电器触点容量：
◇压缩机：常开20A/250VAC (可直接用于1匹压缩机，超过要接交流接触器)
◇化霜发热丝：常开10A/250VAC (可直接用于1千瓦负载，超过要接交流接触器)
◇蒸发器风扇：常开5A/250VAC

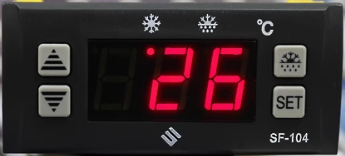

三、面板操作
1、控制温度(停机温度)调节：按 SET 键闪烁显示控制温度，再按△或▽键变更数值并记忆。按 SET 键退出调节状态显示库温；如不按任何键，六秒后恢复显示库温。 (控制温度调节范围：参数E1~E2)
2、手动进入/停止化霜：按键持续六秒后，可进入化霜状态或停止化霜。
3、显示化霜探头温度：按△键持续六秒后，闪烁显示化霜探头温度，六秒后恢复显示库温。
4、制冷指示灯：制冷过程中，制冷灯亮；恒温状态制冷灯灭；延时过程中，制冷灯闪烁。
5、化霜指示灯：化霜过程中，化霜灯亮。化霜后温度延时显示过程中，化霜灯闪烁。
6、参数设定：
◇按 SET 键持续六秒后，进入参数设定，同时闪烁显示 E1；
◇再按 SET 键改变参数选择，依序显示E2、E3、E4、E5、E6、F1、F2、F3、F4、F5、C1；
◇按△或▽键，可显示该参数的数值并修改、存储数据：
◇六秒内未再按任何键，返回正常操作模式。

参数	功   能	设定范围	出厂值
E1	最低控制温度	-45℃/-45℉ ～ 控制温度	-35℃ -31℉
E2	最高控制温度	控制温度～45℃/120℉	20℃ 68℉
E3	温度回差	1～10℃ 1～18℉	4℃ 7℉
E4	延时启动时间	0～10分钟	2分钟
E5	库温探头校正	-20～20℃ -36～36℉	0
E6	化霜探头校正	-20～20℃  -36～36℉	0
F1	化霜时间	1～60分钟	20分钟
F2	化霜间隔	0～24小时	6小时
F3	化霜终止温度	0～40℃  32～104℉	8℃  46℉
F4	化霜时温度显示	0=库温正常显示 1=化霜开始时的 温度	0
F5	风扇控制	0=和压缩机同步 1=一直运行(化霜 时除外)	0
C1	温度单位	℃=摄氏 ℉=华氏	℃

8、恢复出厂设定值：同时按住△键和▽键六秒，闪烁显示“888”。此时所有参数和控制 温度恢复成出厂值，六秒后返回正常操作方式。
9、参数锁定：按▽键持续六秒，闪烁显示“0FF”  表示锁定，显示 “ON” 表示解除锁定。 锁定功能生效后，参数只能查看不能更改。控温调节仍有效。(出厂值“ON”)
四、功能说明
1、温度控制：
◇压缩机经过延时后，当库温大于(控制温度+温度回差),压缩机启动。库温小于控制 温度，压缩机停止。
◇ 为保护压缩机，压缩机每次停止的时间必须超过延时时间 (E4 参数)才能重新启动。
2、电热化霜功能：
◇只有在化霜探头温度小于化霜终止温度 (F3 参数)时才能进入化霜，接通发热丝。
◇工作了一个化霜间隔的时间后自动进入化霜状态。如化霜探头温度小于化霜终止温度， 化霜指示灯亮，压缩机停止，发热丝工作，蒸发器风扇停止。
◇ 当化霜探头温度大于化霜终止温度；或化霜时间到，则退出化霜状态。发热丝停止工作， 经过两分钟的滴水时间后进入正常控温方式，如库温大于(控制温度+温度回差),压  缩机启动。 一分钟后蒸发器风扇工作。
◇当化霜间隔设置为“00”时，取消自动化霜功能。
3、化霜时锁定库温显示：
当设定参数F4=1 时，在化霜过程中锁住库内温度，显示化霜开始时的温度。化霜结束后， 库温显示延时20分钟(或达到控制温度)后，才恢复正常显示，延时过程中化霜灯闪烁。
4、非正常工作模式：
◇库温探头短路或高温超限(大于66℃/150℉)显示“HH”；库温探头开路或低温超限(小   于-45℃/-45℉) 显示“LL”。此时进入定时工作模式，压缩机运行30分钟，停止15分钟。
◇化霜探头短路、开路或超限，则终止化霜状态只受化霜时间控制。

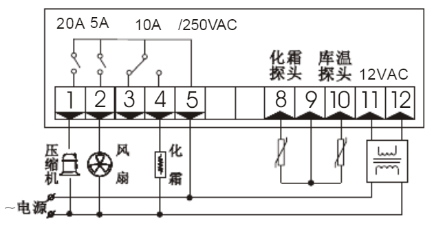

5、接线图：
