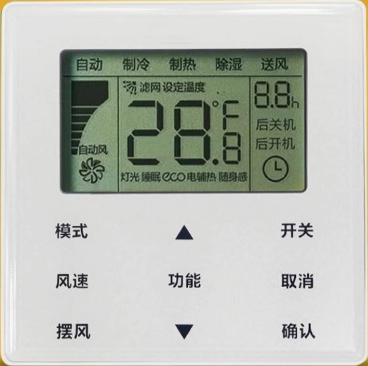

美的中央空调线控器KJR-90WBK操作面板参数设定与工程调试说明书



滤网清洗提醒功能
●该功能可通过《工程调试》 → 《线控器初始化参数设定》中的参 数“C3”设置“开启/关闭”该功能或预设滤网清洗提醒时间参数；
●运行时间达到预设时间时，液晶图标“滤网”闪烁，提醒用户清 洁滤网；
●触控“摆风”按键5秒，消除滤网清洗提醒图标“滤网”。
锁定提醒显示
当线控器的温度范围由自身锁定时，“回”图标点亮。

工程调试
线控器恢复出厂默认设置
●在任何时间同时触控“模式”、“功能”、“▲”、“▼”键5秒， 线控器会重启，线控器参数恢复到出厂设置状态。
线控器设置通信地址
●同时触控“▲”、“▼” 键8秒，进入内机地址设置界面，按“取 消”键可退出设置界面。
●进入地址设定界面后按“▲”、“▼”键调整需要设定的地址值；  按“确定”键，以线控器当前显示的地址值发送给室内机，60秒 后线控器退出地址设定状态，或按“取消”键退出地址设定状态； 在地址设置状态下线控器不接受遥控器信号。
●进入地址设定界面后，按“模式”键，发送内机地址查询码，室 内机显示盒显示当前地址值；显示盒显示“FE”  表示室内机无地址。

线控器参数设定
●在开机或关机状态下均可设置参数。
●触控“功能”键+“模式”键5秒进入参数设置界面。
进入参数设置界面后，温度显示区显示“CO”,  按“▲”、 “▼” 切换“参数代码”;选中“参数代码”后，按“确认”键进入具  体参数设置，再按“▲”、 “▼” 键调整参数值，按“确认”键 保存参数，完成参数设置。
●按“取消”按键可返回上一层，直到退出参数设置或无操作情况 下60秒后退出参数设置。
●在参数设置界面下，线控器不响应遥控信号；“模式”、“风速”、 “摇摆”、“功能”、“开关”按键均无效。



参数 代码	参数名称	参数范围	默认值	备注
C0	线控器地址	F0:主线控器 F1:副线控器	F0	当两个线控器控制一台内机，两个线控器的 地址需不同。副线控器(地址F1)除了设 置本线控器的功能外，不具室内机参数设置 功能。(双向载波通讯机型有效)
C1	线控器单冷/ 冷暖选择设置	00:冷暖 01:单冷	00	单冷线控器无制热模式。
C2	线控器有无掉 电记忆设置	0 0 : 无 0 1 : 有	00	掉电记忆能记忆掉电前的室内机的模式、风 速、温度、随身感状态。
C3	线控器滤网清 洗提醒时间	00/01/02/ 03/04	01	00:无滤网清洗提醒功能 01:500h  02:1000h 03:2500h 04:5000h
C4	线控器红外接 收头设置	00:禁用 01:启用	01	当设置“禁用线控器红外接收功能”时，线 控器无法接收遥控器信号。
C5	线控器风档设 置	00:3档风 01:4档风 02:7档风	02	单向红外通讯默认7档风。 注：4档风对应7档风中的1、3、5、7档  风速。三挡风时温度精度为1℃,当7档风 时温度精度为0.5℃ 两芯载波通讯风档根据内机自动识别三档风 或七档风，不使用此参数。
C6	线 控 器 W i F i 功能设置	00:禁用 01:启用	00	此设置对本线控器无效。
C7	室内环境温度 是否显示	0 0 : 否 0 1 : 是	00	/
C8	线 控 器 L E D 开关指示灯	0 0 : 关 0 1 : 开	01.	选择开时，LED灯仅表示室内机的开关状 态；选择关时，LED指示灯关闭，不能点 亮
C24	温度单位	00/01	00	00:摄氏度 01:华氏度
C25	制冷设定温度 上限	30℃-17℃	17	只对线控器自身操作时限制，遥控信号转发、 APP控制时不做限制
C26	制冷设定温度 上限	30℃-17℃	30	只对线控器自身操作时限制，遥控信号转发、 APP控制时不做限制
C27	0.5度显示设 定	00/01	01	00:无0.5度显示 01:有0.5度显示
