尚方SF-102温控器操作使用说明书
发布时间：2025-11-07
作者:admin
文章来源:未知
点击次数：
【我们是深圳制冷设备的专业维修商，服务电话：0755-28188520，深圳各区各街道均可提供上门检修服务。我们致力于全深圳市各品牌各种类型的家用冰箱、商用冰箱冰柜、冷库等制冷设备的维修保养，真诚服务于每一位有意向的客户！】

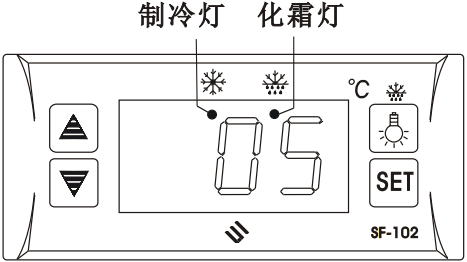

尚方SF-102数字显示温控器
一、功能特点
小型一体化智能控制，可直接控制一匹以内（含一匹）压缩机。
温度显示（摄、华氏转换）/温度控制/手动、自动停机化霜/照明控制/时间、温度终止化霜/设定记忆/参数锁定/自诊断。
二、技术参数
1、外置密封变压器输出：交流12V（一只变压器只能配一台温控器使用）
2、感温探头：NTC，二条（库温、化霜控制），2米长，不分正负
3、温度显示范围-45～+66℃（-45～+150℉）
精度：±1℃（±2℉）
4、控制温度范围-45～+45℃（-45～+120℉）
出厂值：0℃（32℉）
5、外观尺寸：77mm（长）×35mm（宽）×60mm（深）
开孔尺寸：71mm（长）×29mm（宽）
6、工作环境温度：-10～60℃（14～140℉）；
相对湿度：20%～90%（无结露）
7、继电器触点容量：
压缩机：常开20A/250VAC（可直接用于匹压缩机，超过要接交流接触器）照明：常开5A/250VAC
三、面板操作
1、控制温度（停机温度）调节：按SET键闪烁显示控制温度，再按▲或▼键变更数值并记忆。按SET键退出调节状态显示库温；如不按任何键，六秒后恢复显示库温。（控制温度调节范围：参数E1～E2）
2、照明：按
键，可控制照明通或断。
3、手动进入/停止化霜：按键持续六秒后，可进入化霜状态或停止化霜。
4、显示化霜探头温度：按▲键持续六秒后，闪烁显示化霜探头温度，六秒后恢复显示库温。
5、制冷指示灯：制冷过程中，制冷灯亮；恒温状态制冷灯灭；延时过程中，制冷灯闪烁。
6、化霜指示灯：化霜过程中，化霜灯亮。化霜后温度延时显示过程中，化霜灯闪烁。
7、参数设定：
.按SET键持续六秒后，进入参数设定，同时闪烁显示E1；
.再按SET键改变参数选择，依序显示E2、E3、E4、E5、E6、F1、F2、F3、F4、C1,依序循环；
·按▲或▼键，可显示该参数的数值并修改、存储数据；
.六秒内未再按任何键，返回正常操作方式。
小型一体化智能控制，可直接控制一匹以内（含一匹）压缩机。
温度显示（摄、华氏转换）/温度控制/手动、自动停机化霜/照明控制/时间、温度终止化霜/设定记忆/参数锁定/自诊断。
二、技术参数
1、外置密封变压器输出：交流12V（一只变压器只能配一台温控器使用）
2、感温探头：NTC，二条（库温、化霜控制），2米长，不分正负
3、温度显示范围-45～+66℃（-45～+150℉）
精度：±1℃（±2℉）
4、控制温度范围-45～+45℃（-45～+120℉）
出厂值：0℃（32℉）
5、外观尺寸：77mm（长）×35mm（宽）×60mm（深）
开孔尺寸：71mm（长）×29mm（宽）
6、工作环境温度：-10～60℃（14～140℉）；
相对湿度：20%～90%（无结露）
7、继电器触点容量：
压缩机：常开20A/250VAC（可直接用于匹压缩机，超过要接交流接触器）照明：常开5A/250VAC
三、面板操作
1、控制温度（停机温度）调节：按SET键闪烁显示控制温度，再按▲或▼键变更数值并记忆。按SET键退出调节状态显示库温；如不按任何键，六秒后恢复显示库温。（控制温度调节范围：参数E1～E2）
2、照明：按
键，可控制照明通或断。3、手动进入/停止化霜：按
键持续六秒后，可进入化霜状态或停止化霜。4、显示化霜探头温度：按▲键持续六秒后，闪烁显示化霜探头温度，六秒后恢复显示库温。
5、制冷指示灯：制冷过程中，制冷灯亮；恒温状态制冷灯灭；延时过程中，制冷灯闪烁。
6、化霜指示灯：化霜过程中，化霜灯亮。化霜后温度延时显示过程中，化霜灯闪烁。
7、参数设定：
.按SET键持续六秒后，进入参数设定，同时闪烁显示E1；
.再按SET键改变参数选择，依序显示E2、E3、E4、E5、E6、F1、F2、F3、F4、C1,依序循环；
·按▲或▼键，可显示该参数的数值并修改、存储数据；
.六秒内未再按任何键，返回正常操作方式。
| 参数 | 功能 | 设定范围 | 出厂值 | |
| E1 | 最低控制温度 |
-45℃
-45℉
|
～控制温度 | 35℃ 31℉ |
| E2 | 最高控制温度 | 控制温度～ |
45℃
120℉
|
20℃ 68℉ |
| E3 | 温度回差 |
1～10℃ 1～18℉ |
4℃ 7℉ |
|
| E4 | 延时启动时间 | 0～10分钟 | 2分钟 | |
| E5 | 库温探头校正 |
-20～20℃ -36～36℉ |
0 | |
| E6 | 化霜探头校正 |
-20～20℃ -36～36℉ |
0 | |
| F1 | 化霜时间 | 1～60分钟 | 20分钟 | |
| F2 | 化霜间隔 | 0～24小时 | 6小时 | |
| F3 | 化霜终止温度 |
0～20℃ 32～68℉ |
8℃ 46℉ |
|
| F4 |
化霜时 温度显示 |
0=库温正常显示 1=化霜开始时的温度 |
0 |
|
| C1 | 温度单位 |
℃=摄氏度 ℉=华氏度 |
℃ | |
9、恢复出厂设定值：同时按住▲键和▼键六秒，闪烁显示“888”。此时所有参数和控制温度恢复成出厂值，六秒后返回正常操作方式。
10、参数锁定：按▼键持续六秒，闪烁显示“OFF”表示锁定，显示“ON”表示解除锁定。锁定功能生效后，参数只能查看不能更改。控温调节仍有效（出厂值“ON”）
四、功能说明
1、温度控制：
.通电压缩机经过延时后，当库温大于（控制温度＋温度回差），压缩机启动。库温小于控制温度，压缩机停止。
.为保护压缩机，压缩机每次停止的时间必须超过延时时间（E4参数）才能重新启动。
2、停机化霜：
·只有在化霜探头温度小于化霜终止温度（F3参数）时才能进入化霜。
.工作了一个化霜间隔的时间后自动进入化霜状态。如化霜探头温度小于化霜终止温度，化霜指示灯亮，压缩机停止。
.当化霜探头温度大于化霜终止温度；或化霜时间到，则退出化霜状态。进入正常控温方式。如库温大于（控制温度＋温度回差），压缩机启动。
.当化霜间隔设置为“00”时，取消自动化霜功能。
3、化霜时锁定库温显示
当设定参数F4=1时，在化霜过程中锁住库内温度，显示化霜开始时的温度。化霜结束后，库温显示延时20分钟后，才恢复正常显示，延时过程中化霜指示灯闪烁。
4、非正常工作模式：
.库温探头短路或高温超限（大于66℃/150F）显示“HH”；库温探头开路或低温超限（小于-45℃/-45℉）显示“LL”。此时压缩机进入定时工作模式，压缩机运转30分钟，停止15分钟。
.化霜探头短路、开路或超限，则终止化霜状态只受化霜时间控制。

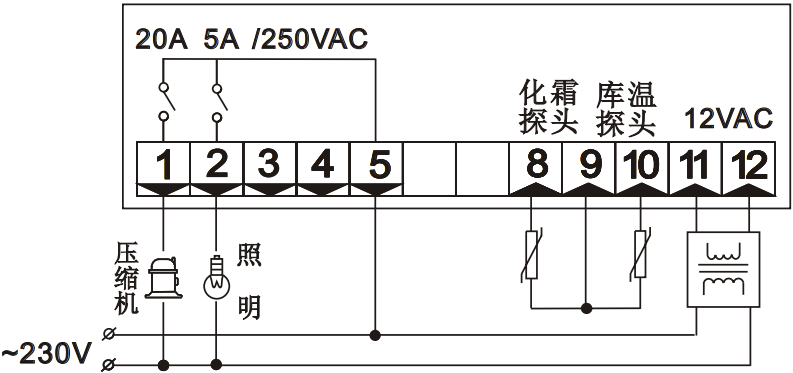

5、接线图：
五、安装使用注意事项
1、为防止高频干扰，探头线不可与电源线或控制线捆扎并行，要分开布线，12V低压线不能与电源高压线并行布线。
2、探头安装时应头朝上、线朝下；化霜探头应置于蒸发器金属片中结冰最厚的地方。
3、如安装需要，可延长探头线最长至100米，不须重检。
4、温控器不能装在有滴水的地方。
六、温控器配套附件
1、外置变压器1只
2、感温探头2条
3、安装支架1件
4、挡板1件
