海信电视LED42T36X3D电源板烧变压器,电源板号RSAG7.820.4489
发布时间:2020-04-25   作者:吴工   文章来源:鹏城九九原创   点击次数:

        一台海信电视LED42T36X3D不开机,指示灯也不亮,电源板号RSAG7.820.4489。通电检测,电源板无5V输出,但是310V电压正常。仔细观察,5V电源芯片TNY175PN已经炸裂开来,拆下板来检测,6.3A的保险丝正常,5V电源芯片都炸开了,电源芯片输入端到300V电容端也没有过流保护电阻,6.3A的保险丝照理说应该会烧掉的呀!于是再仔细检测,5V开关变压器居然也烧掉了。由于这种开关变压器不是易损件,没有备货,只能另外网购了。
        开关变压器极少有烧掉的,得找一下它烧掉的原因了。仔细观察变压器,初级线圈两端都已经烧断了,由于这种变压器体积很小巧,初级线圈线径很小,根本就耐不了多大的电流。分析电路,当电源芯片击穿的瞬间,由于变压器初级输入端没有设计过流保护电阻,短路电流还没有来得及将6.3A的保险丝烧断,就先将变压器线圈给烧断了,原因应该就是这样吧。

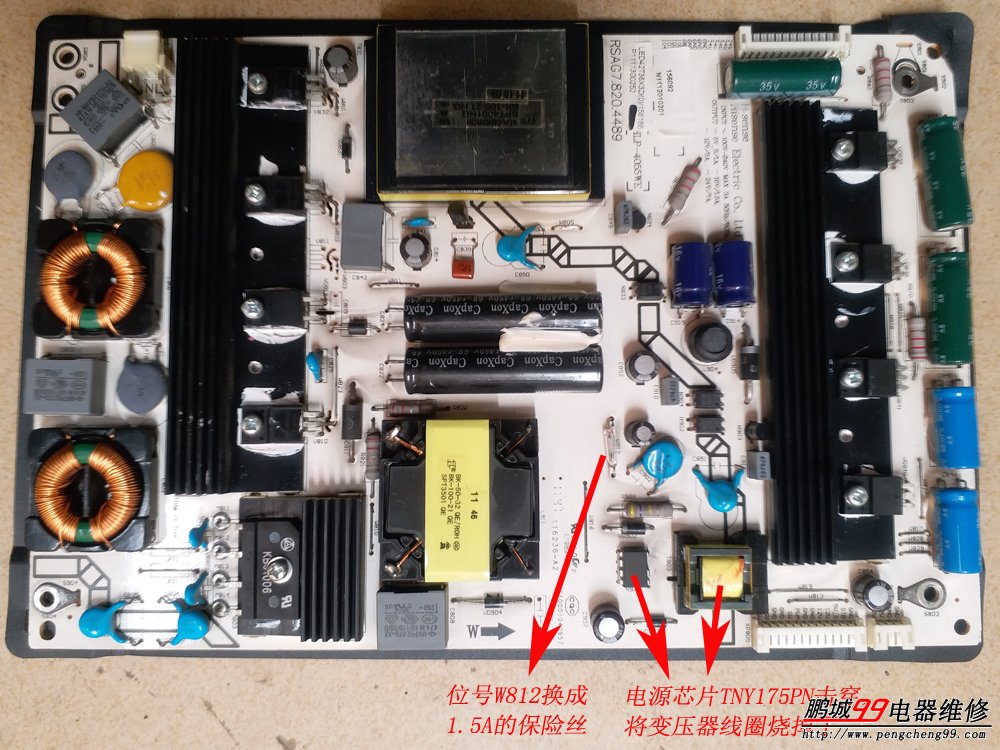

        变压器已经购买回来了,但是万一再坏一次电源芯片,岂不是又要烧变压器了?那这样再购买一次变压器就太麻烦了,还是得给它点保护才行呀。开始打算将6.3A的保险丝更换成3A的,这样变压器就没那么容易烧了嘛。但是看到电源板上标识了220V输入电流最大有3A,那换成3A的又不太合适了,这样又将容易烧保险丝了。那就在变压器的输入前端加一个小电流的保险丝吧,找找位置,位号W812是一根光线连接变压器输入端与300V大电容的。这个位置刚刚好,拆掉位号W812的光线,装上一个1.5A的保险丝,再将坏掉的电源芯片与变压器换掉,然后装机通电,开机正常。
