小米L49M2-AA电视黑屏不开机、指示灯不亮,电源板PSLF181A01X维修过程

发布时间:2022-11-27   作者:admin   文章来源:鹏城九九原创   点击次数:





        上门维修一台小米电视型号L49M2-AA 不通电故障,拆开机盖后首先仔细看了下电源板外观,黑漆漆的PCB板子上面很明显一个蓝色瓷片电容炸开了,旁边还有一个0.5Ω的插脚电阻也炸开了,这很常见的故障,心里想着换掉这两个零件和保险丝就会好,一般不会有其它零件损坏了,二十分钟就能现场修好它,于是给用户报好价格就开始现场维修了。
        取下炸掉的瓷片电容,位号是CS807/47pF,和炸掉的电阻,位号是RS816/0.5Ω,为了保险起见还是用万用表量了下电路的阻值,一测量才知道还有短路的地方,估计是MOS管也击穿了吧,拆下贴片MOS管一量,确实击穿短路了,MOS管位号QS803A,型号11N65。本来还想仔细检查一下看还有没有其它元件损坏,但是看到这个电源板背面密密麻麻的小贴片元件,再加上黑漆漆的PCB板材,上面的线路走向完全看不清,瞬间脑瓜晕了。
        说到这里要吐槽一下这些年新崛起的几个互联网电视品牌,如小米、乐视、暴风等,它们用的PCB板材都是黑漆漆的,线路上还附上了一层黑漆,维修时要用万用表跟线路那是真难啊,加上又没有电路图纸,就是拿着强光手电筒照着也只能勉强看到一点点线路影子,不知道他们是不是就是特意不让维修的,才用上这么恶心的材质。而那些传统电视厂商对维修师傅就友好多了,如TCL、康佳、创维、长虹等他们不仅能找得到电路图纸,而且用的PCB板材都是绿色或黄色的,线路上面附着的也是透明的绿漆,线路走向一眼就能看出来,维修人员查找线路就方便多了。
        发完牢骚,还是得继续维修,既然看不清线路,那就更换完这几个测量到的坏元件再说吧。还好零件盒里面都有这几个型号的元件,把新元件焊接上去,通电试机。还是没反应,电源指示灯都不亮,用万用表测量,300V主电压正常,但是输出端无任何电压输出。唉!没修好!又拆下电源板,想仔细分析下电路原理,但是看着黑漆漆的电路板,什么也看不清,心里就打退堂鼓了。算了,还是把电源板拆回去仔细研究下线路吧,顺便看看能不能找得到这个板号PSLF181A01X的电路图纸吧。
        回到维修店里来,拿着强光手电筒照着电路板一点点分析电路走向,花了半个小时终于又测量出好几个元件损坏,位号ICS801C的电源芯片FAN6755的6脚供电对地短路了、短路烧了6脚的位号RS808/100Ω的供电贴片电阻,还有位号RS809、位号RS812、位号RS813的贴片电阻都炸掉了,电阻值也看不到了,只能尝试找一下电路图纸,看能不能找得到这几个炸掉电阻的阻值吧。在百度搜索、各大维修论坛逛了好几遍,就是找不到小米L49M2-AA的电源板图纸。

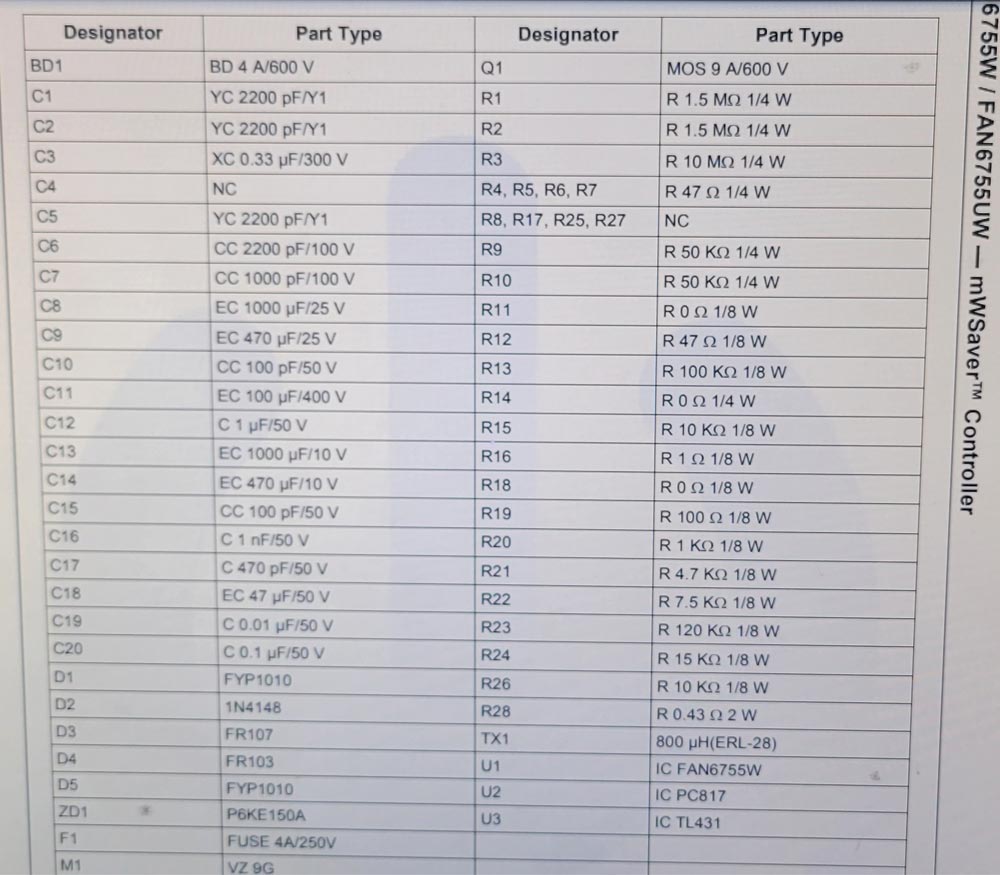

        看来得另避蹊径了,既然烧掉的这几个电阻都是电源芯片FAN6755的外围电路,那或许找FAN6755的典型应用电路可以估测出这几个烧掉的电阻的阻值吧。网络上很快就搜索到了FAN6755的官方应用电路,对照着炸掉电阻留下来的残损数字,勉强判断出位号RS809电阻的阻值应该是22Ω、位号RS812电阻的阻值是10kΩ、位号RS813电阻的阻值是100Ω。找来几个型号相同的元件焊上去,希望不要再出意外了。单电源板插上220V电测量输出电压,5V待机电压出来了,给PS_ON 加上个开机电压,12V供电也有输出了。把电源板拿到用户家装上,电视机能正常开机了。
        修后心得,这个电源板应该是瓷片电容击穿短路后导致击穿了MOS管,MOS管短路又烧坏了驱动芯片、以及烧坏了外围电路的好几个电阻,算是烧得严重的了。因为瓷片电容击穿的电路板见得太多了,一般就是烧了保险丝,但是这个电源板却没有烧保险丝,而是烧了相关电路的多个元件,所以可能电路设计上也有不足,当然,这一例也不足以证明电路设计不足,还要在以后的维修中注意有没有这样烧得严重的,或者说这会不会是通病。
