微鲸电视W550(型号WTV55K1X)自动关机,黑屏无声维修一例
发布时间:2022-09-02   作者:吴工   文章来源:鹏城九九原创   点击次数:

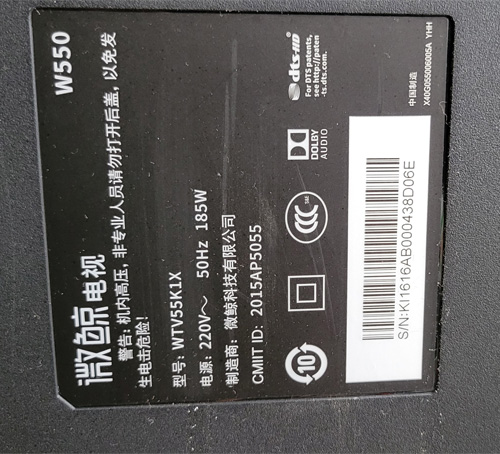

        今天用户报修一台微鲸电视W550(型号WTV55K1X),也是做维修来第一次遇到微鲸电视,用户反应开机十几分钟到半个小时左右会黑屏,问了详细情况,说是黑屏后也没有声音、电源指示灯也不亮,并且黑屏后马上重新开机也开不起来,但过个十几分钟后再重新开机又可以开起来。初步判断是电路板有零件热稳定性不好导致。

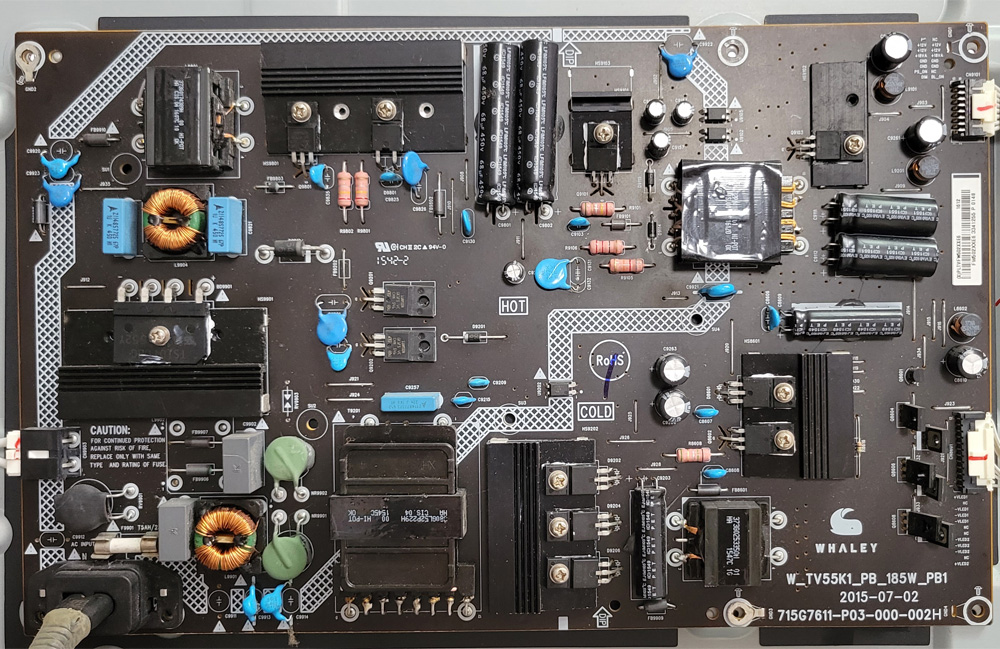

        上门试机,开机试了二十分钟也没有见到黑屏现象,不出故障就真不好判断是哪里的问题。还是拆机检查一下吧,电源板上标示出来的12V、18V供电测量了是正常的。但是用热风筒朝电源板、主板分别吹了几分钟后,果然黑屏了。故障出来了就好办了,再次用万用表测量电源板的供电,12V给主板的供电正常、主板反馈的开机控制电压PS_ON有4.5V、背光开启控制电压BL_ON有4.5V,这几个关键电压都是正常的,但是测量到给背光电路供电和给主板伴音功放电路供电的18V为0V,马上断电测量18V供电也无短路现象,很明显,确定是电源板有故障了,而且故障范围大概缩小到了18V供电电路。
        但是这还不行,故障范围还是太大了,再次开机用热风筒吹热电源板让电视黑屏,这次测量了450V大电容,电压马上下降到了320V,这可以判断两种可能性,一种就是有可能是PFC电路出故障不够400V电压而导致18V供电电路不能启动,另一种可能就是PFC电路与18V供电电路应该有一路共同的开启电压不正常导致这两个电路同时没有启动。

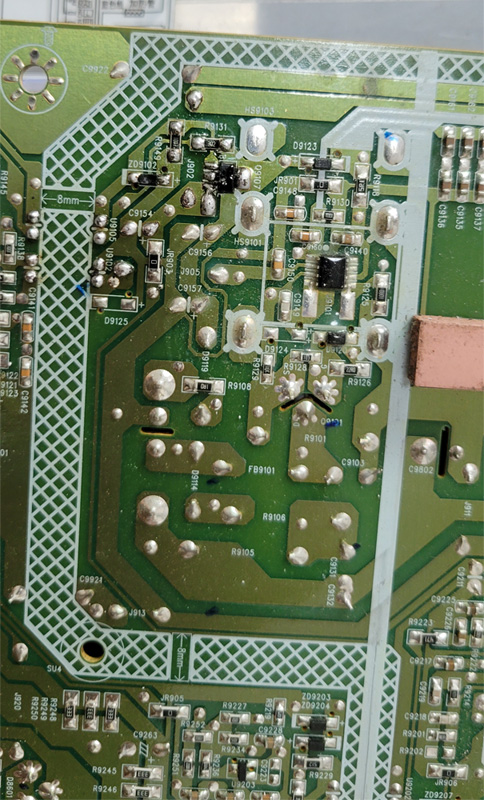

        随后仔细观察电路,找到一个好的测量点 导线J902,它正是这两个电路的开启电压。黑屏后测量 J902,电压果然为0,经验告诉我正常时至少有十几伏电压的。摘板仔细分析这个电压来源,这个电压是由 位号Q9107三极管控制,而这个三极管基极又经过了位号R9149的电阻、位号ZD9102的稳压管、位号U9105的光耦控制,黑屏后再次测量三极管的这路基极控制电压也是0V,故障范围基本就缩小到了这4个小元件。由于是受热后才出故障,还是经验告诉我,最有可能性的就是这个稳压二极受热后击穿短路拉低了这个三极管基极电压。马上拆掉这个稳压管再次开机用热风筒加热电源板,加热了好几分钟也不黑屏了,于是重新找一个20V稳压管焊上去,装好机器大功告成。试机了半小时没有黑屏了,又经过用户几天使用再也没有反馈过有黑屏现象了。。
