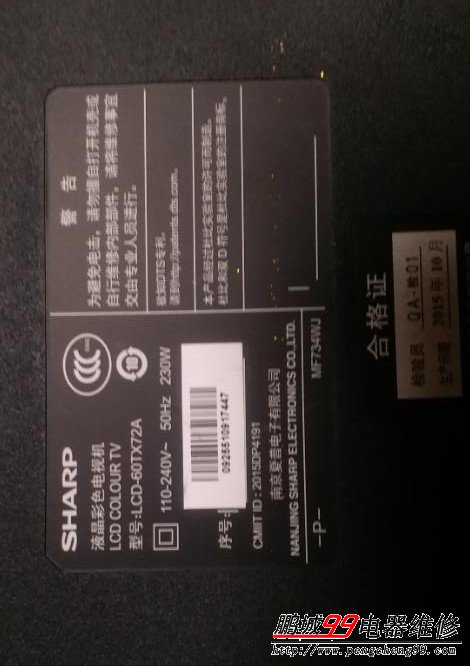

夏普LCD-60TX72A电源板不通电,不开机,指示灯不亮
发布时间:2020-05-11   作者:吴工   文章来源:鹏城九九原创   点击次数:

        夏普LCD-60TX72A电视指示灯不亮不通电,由于赶时间,拆机后简单测量了一下保险丝没坏、300V滤波电容两端无短路现象,但是当测试到待机电源供电输出端时明显短路了,断开给主板的供电线后再测量待机供电输出端还是短路,排除了主板。

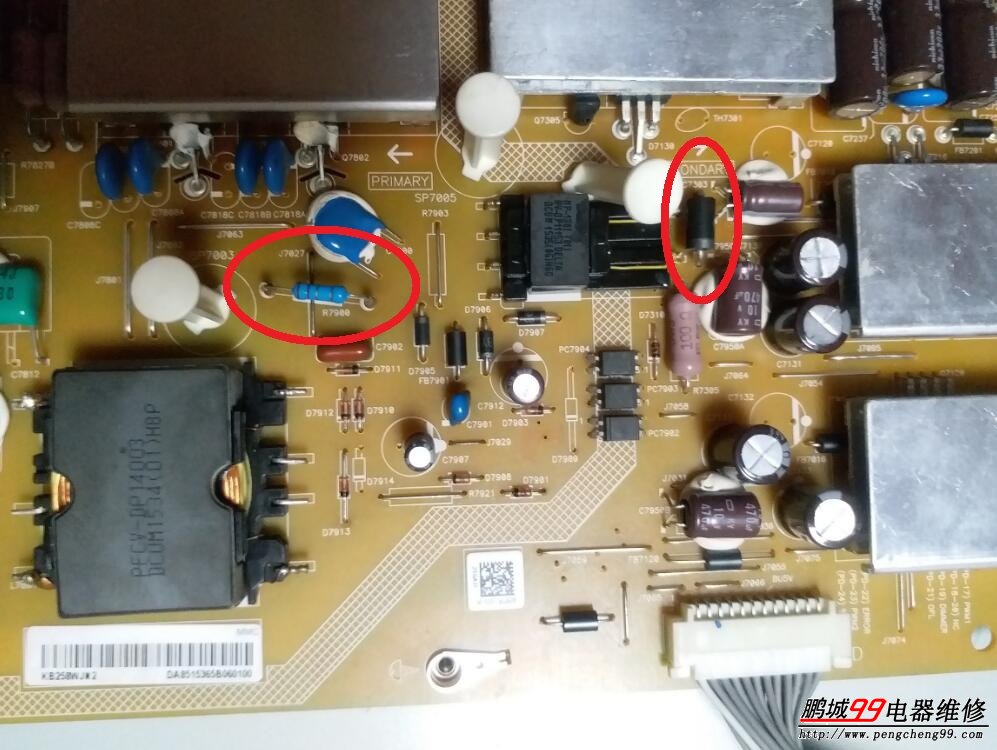

        依据以往经验,最有可能就是供电端的整流二极管短路,于是插上电烙铁直奔这个二极管而去,位号D7950,3A100V的肖特基管,果断焊下来一测量果然是它击穿了,元件盒里面找了个5A200V的肖特基迅速给焊上去,心想着应该是十拿十稳了,赶时间就速战速决嘛!上机通电测量,居然还是涛声依旧,没5V输出。这不符合经验呀,一般这个肖特基管击穿不会附带其它元件的损坏呀。看来这个速战速决是失算了,得拆下电源板来好好检测一下了。

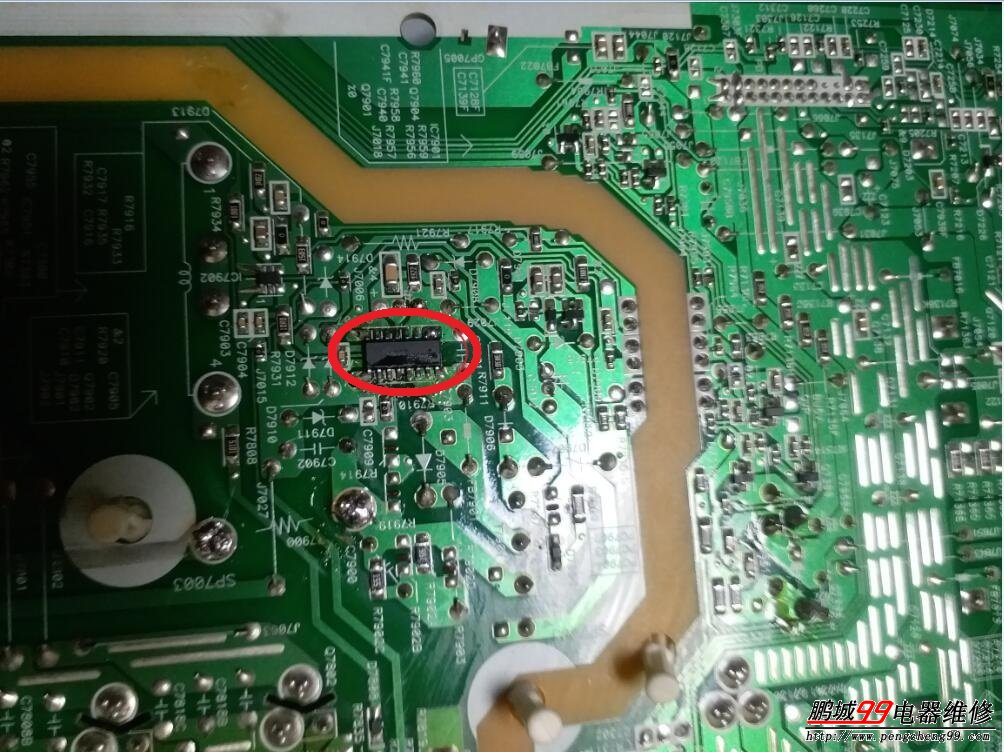

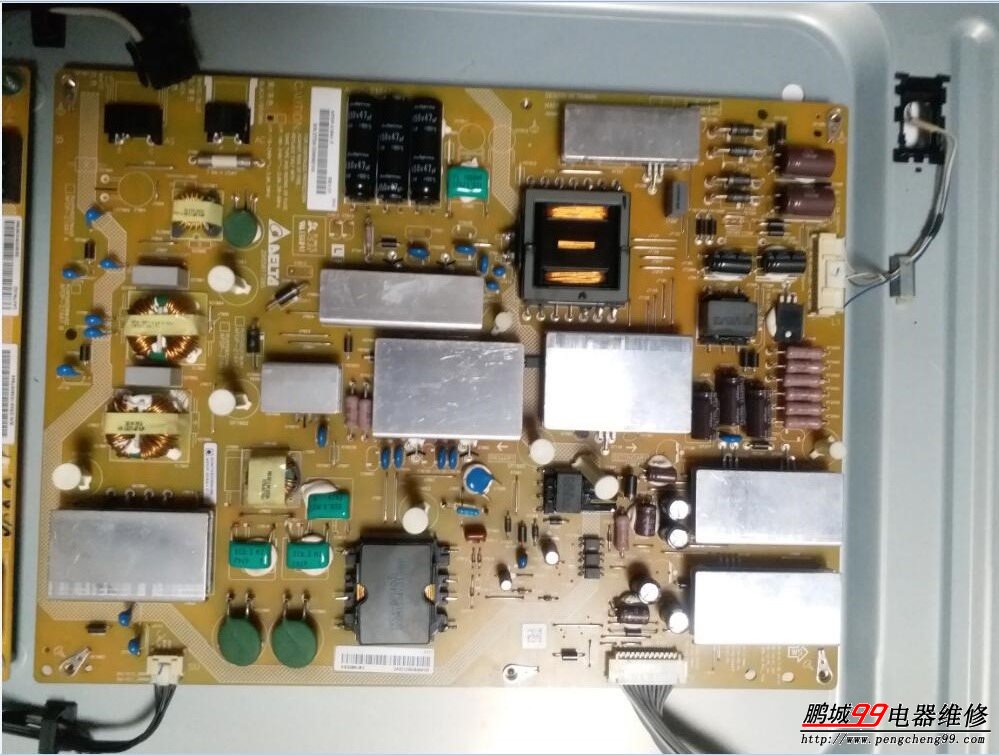

        给电源板单板通电测量,大电容两端300V电压正常,顺着电路往5V开关变压器处测量,没了300V输入了。断电后给大电容放完电后再测量,大电容的正极300V到5V开关变压器初级引脚的电路不通了,再顺路测量,位号R7900/2.2欧姆的限流电阻已经开路了,再顺路测量到位号IC7903/型号DAP021的5V电源芯片击穿短路了。第一次见这个型号的电源芯片,手里头也没货,只好跟用户讲拆板带回去修了。
        网购了这个芯片,到货后更换了这个DAP021的电源芯片和位号R7900/2.2欧姆的电阻,再次通电试机,5V电压稳稳地显示在了万用表上了,拿到用户家装上机器后试机一切正常。。。
        疑问:难道是次级这端的整流肖特基管击穿导致过载烧掉的初级那端的电源芯片吗?还是其它原因导致的呢?一切疑问只能保留在脑海中等待以后积累更丰富的经验再进行判断了。
